led灯问题

我学<模人问模人答>里将两个LED灯泡装在一支枪上,一个是4V~5V的灯泡,另一个是3V的,我用了两个3V的大电饼都无发将那个4~5V的整到最光,有时还会不亮,是不是因为电力不够的问题?有其它的解决方法吗?
谢谢

micronet

平民

UID 15777
精華 0
積分 0
帖子 48
成品數目 0 件
閱讀權限 10
註冊 2006-11-22
狀態離線

#2

發表於 2007-1-22 12:39 PM 資料短消息加為好友

畫個電路圖睇睇。
唔明你講兩粒電加起來6V，怎麼吾着？

高昂

少尉

UID 8037
精華 0
積分 16
帖子 558
成品數目 16 件
閱讀權限 10
註冊 2006-2-4
來自 USA
狀態離線

#3

只看樓主

發表於 2007-1-22 02:33 PM 資料主頁短消息加為好友

QUOTE:

原帖由 micronet 於 2007-1-22 12:39 PM 發表
畫個電路圖睇睇。
唔明你講兩粒電加起來6V，怎麼吾着？

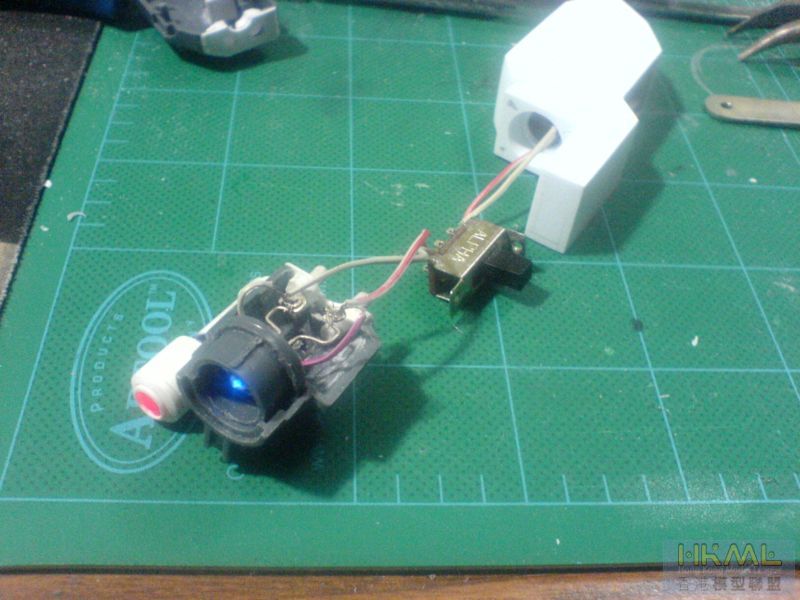

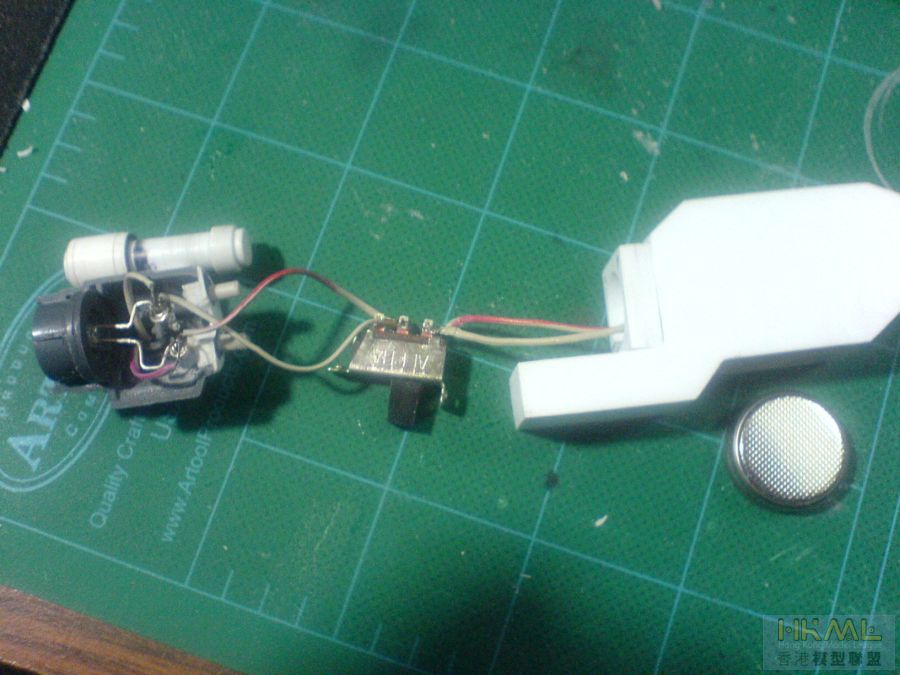

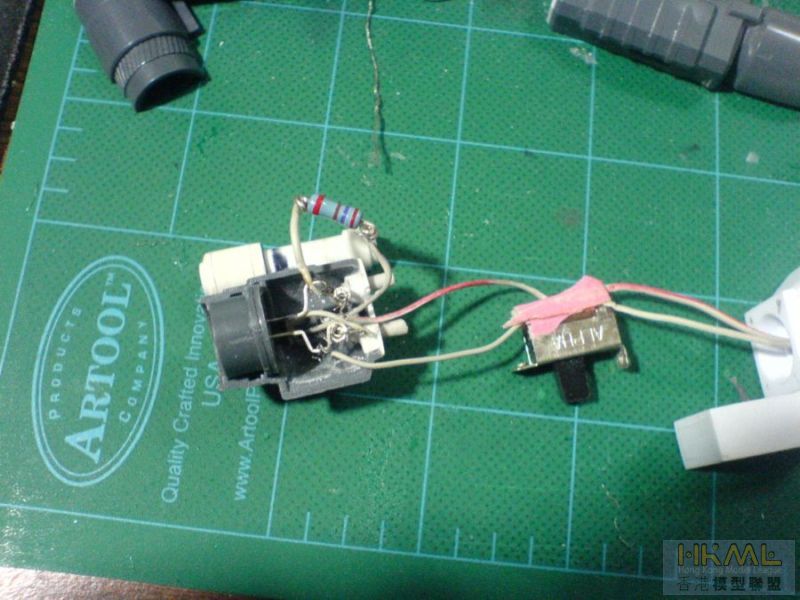

我直接影几张相给你看下.

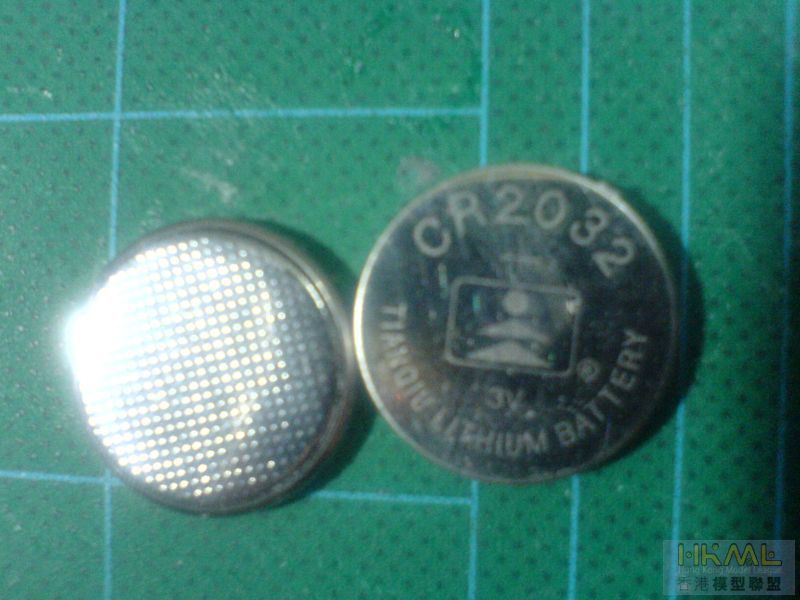

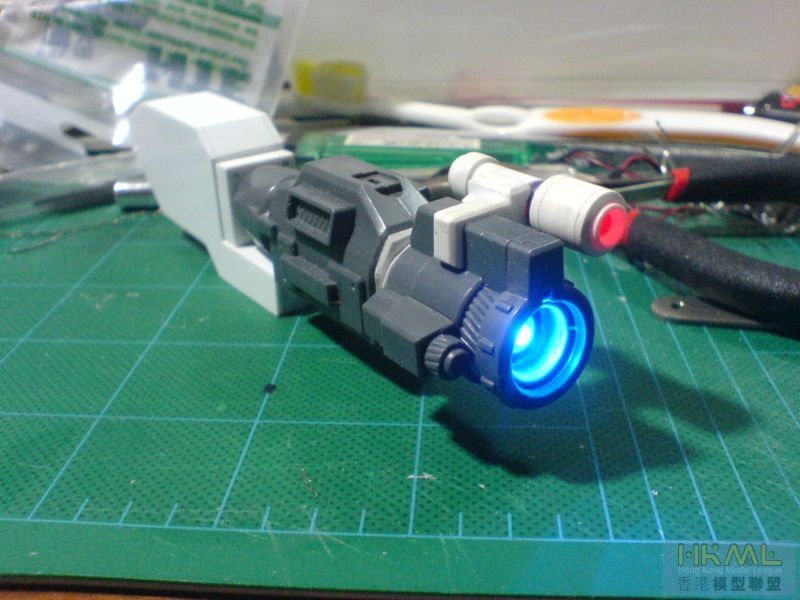

红色的线是正极,两粒电子好似吾够电甘,但系我刚刚先买的,蓝灯越开越暗.

附件

2007-1-22 02:33 PM


2007-1-22 02:33 PM


2007-1-22 02:33 PM


高昂

少尉

UID 8037
精華 0
積分 16
帖子 558
成品數目 16 件
閱讀權限 10
註冊 2006-2-4
來自 USA
狀態離線

#4

只看樓主

發表於 2007-1-23 01:41 PM 資料主頁短消息加為好友

吾该,有没有大哥可以教教路呢?

大佬John

中尉

生嶋Fanboy

UID 15987
精華 7
積分 32
帖子 926
成品數目 32 件
閱讀權限 10
註冊 2006-12-2
狀態離線

#5

發表於 2007-1-23 04:16 PM 資料短消息加為好友

電流會選擇最易走的路線, 所以Volt小那個會著, 電流不經大volt那條線, 加多顆電池不能解決的, 只會令3V LED承受過大負荷...解決方法是在小Volt那邊加電阻, 計算方法我在網上查..

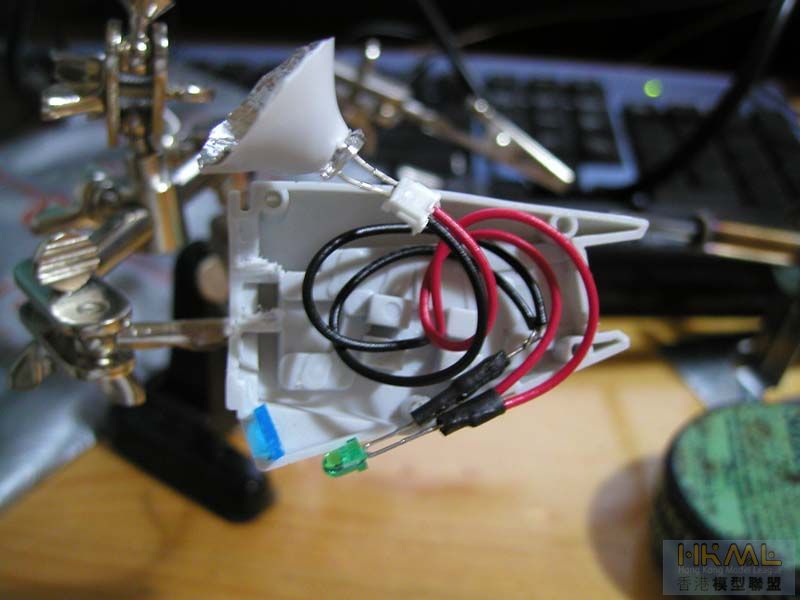

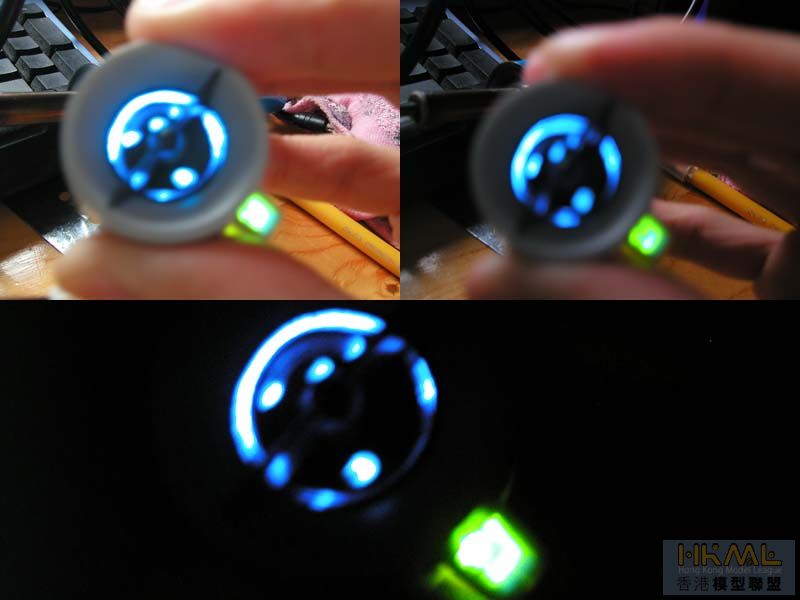

我的GP03D是這樣做的, 一粒4.5V, 一粒1.5V加100歐電阻, 兩顆都著

[ 本帖最後由 ingenhk 於 2007-1-23 04:23 PM 編輯 ]

附件

2007-1-23 04:21 PM


2007-1-23 04:21 PM


高昂

少尉

UID 8037
精華 0
積分 16
帖子 558
成品數目 16 件
閱讀權限 10
註冊 2006-2-4
來自 USA
狀態離線

#6

只看樓主

發表於 2007-1-23 04:32 PM 資料主頁短消息加為好友

QUOTE:

原帖由 ingenhk 於 2007-1-23 04:16 PM 發表
電流會選擇最易走的路線, 所以Volt小那個會著, 電流不經大volt那條線, 加多顆電池不能解決的, 只會令3V LED承受過大負荷...解決方法是在小Volt那邊加電阻, 計算方法我在網上查..
我的GP03D是這樣做的, 一粒4.5V, 一粒1.5V加100歐電阻, 兩顆都著

吾該曬你!可以將計算方法的網站或公式POST給我嗎?我還是有D一知半解.

大佬John

中尉

生嶋Fanboy

UID 15987
精華 7
積分 32
帖子 926
成品數目 32 件
閱讀權限 10
註冊 2006-12-2
狀態離線

#7

發表於 2007-1-23 04:54 PM 資料短消息加為好友

http://metku.net/index.html?sect ... s/ledcalc/index_eng
用這個..Single led的計法...
以你的例子...
Supply Voltage: 兩粒串聯的3V電就是6V
Voltage Drop Across LED: 3V
Desired LED Current: 一般都是20mA
計算出你需要接一粒180ohm電阻到3V那條線
另外4-5V那邊加82ohm, 但不加也應該可以...

[ 本帖最後由 ingenhk 於 2007-1-23 04:57 PM 編輯 ]
