總走慢潮流幾步的我到現在才跟風玩Zaku head。 畢竟是模型改做分享，關於電子及編程內容不詳細描述了。
本作用了 Exceed Model : Zaku head 扭蛋玩具改造，見網上有很多改做例子。通常是發光，移動或發聲其中兩樣，想玩吓特別一點，就選了自動追蹤同有哂所有既野。
IR receiver

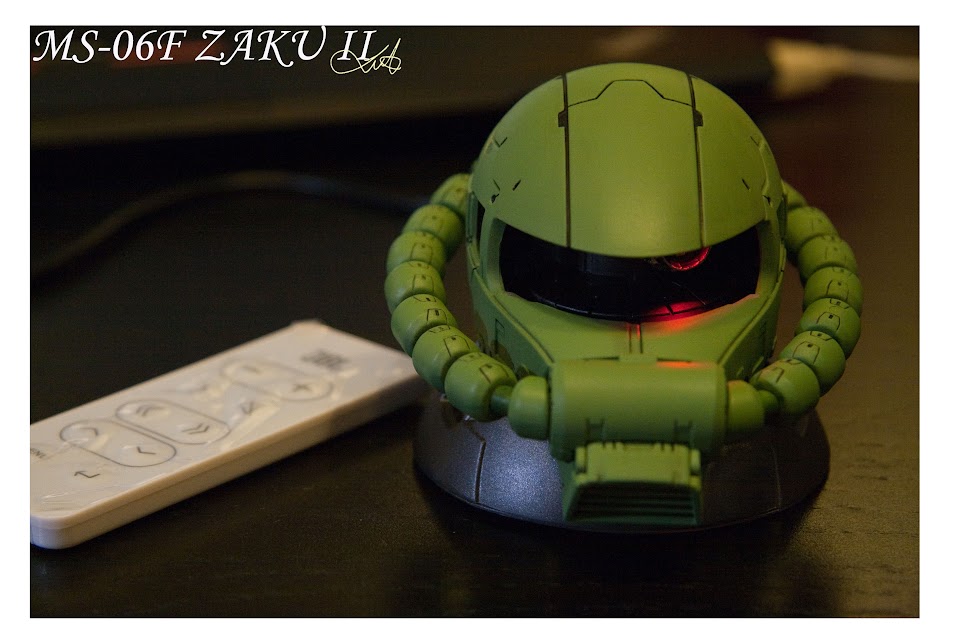

用粒ir receiver 直駁和最簡單的library 便成了，除了資源用得較多之外，沒大難度。而控制方面就用家中棄用遙控，只需將內碼改為相應的ir code 便成。沒有的話用手機加ir blaster 亦可。
Proximity sensor
焊接8pin smd 後再連到附加電路，當中要調教和要解決的問題實在很多，加上data sheet 資訊與實際有出入。可以說最難搞的部份。
Servo, SDCard / PCM playback, IR receiver
其實個別來說都是簡單直接可做到，可是要完全整合就遇到資源衝突的問題。最後都總算做到了。
LEDs
最後階段，只餘LEDs, 本以為最易搞的，安裝後卻發現原來仍有問題；因為加進了ir , pcm, servo 和 sd card library , timer 1,2同 interrupt 1,2都用了，而部份因會共用pwm pin 亦同時被霸佔而不能用作其他control。因此最後只餘2個 pwm port 可用。無奈rgb 光效只選定用r 和 b。
整合
將所有東西整合起來卻又出現新問題，因為ir 既 shielding 做得不好，以至自身範圍都被當成逼近物件。這使得原設定的眼罩窗口及透鏡面都要放棄。另外發射及接收元件要再加罩，畢竟對光學沒多認識，不懂選擇合適的光罩，多番測試後用啞黑色成功控制了。

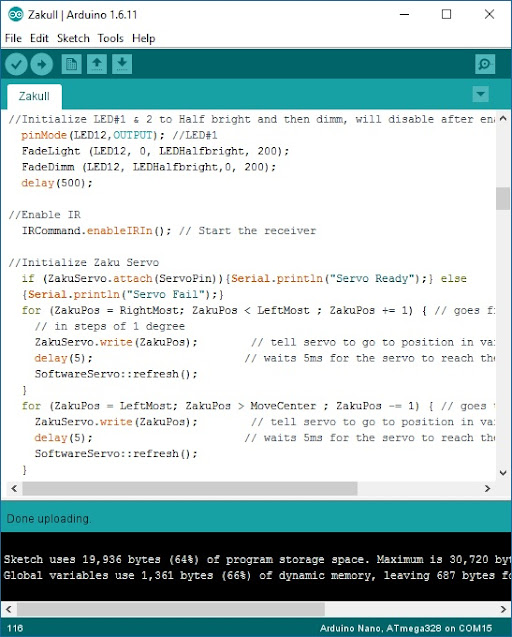

軟件
相對唔太複雜。主要問題只是認物方向的方法，因為硬件設定為單眼的緣故，認物方向需要較多步驟及不太暢順。聲效同光效就簡單表達便成。
模型

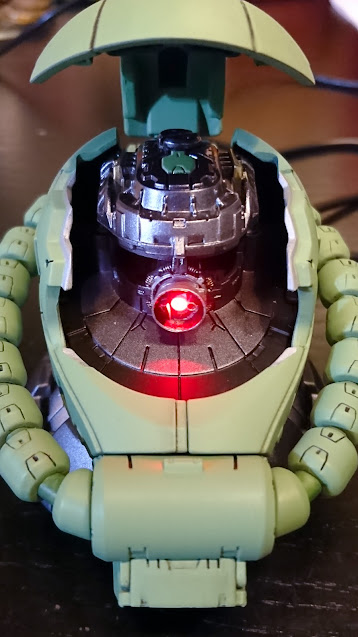

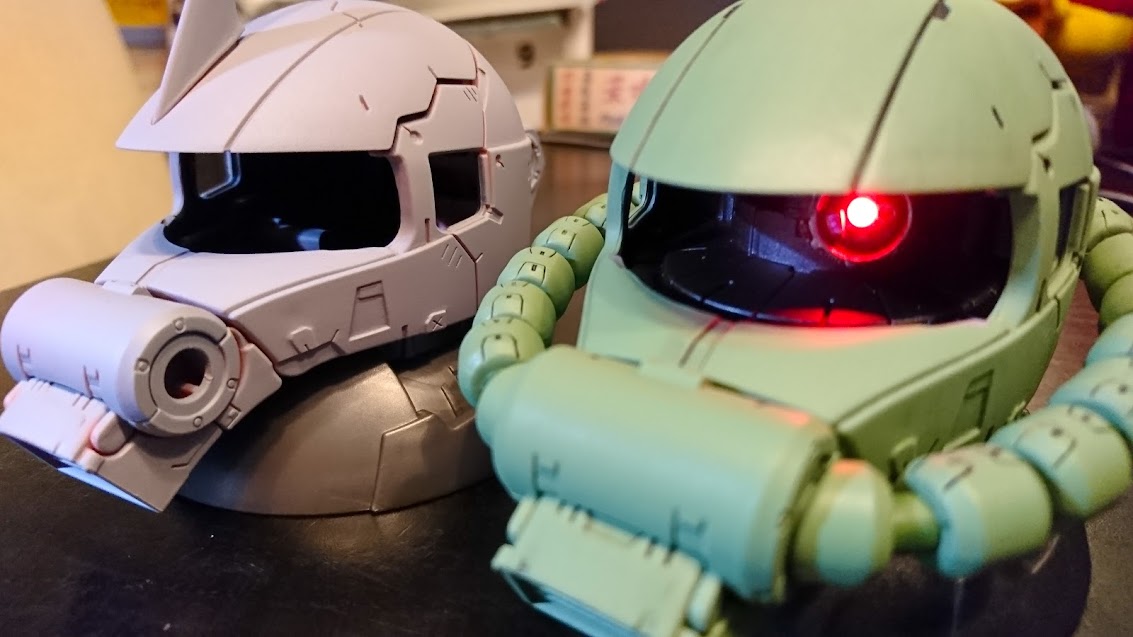

1. 原先是打算改造紅彗星，最終版本還是用回渣古。

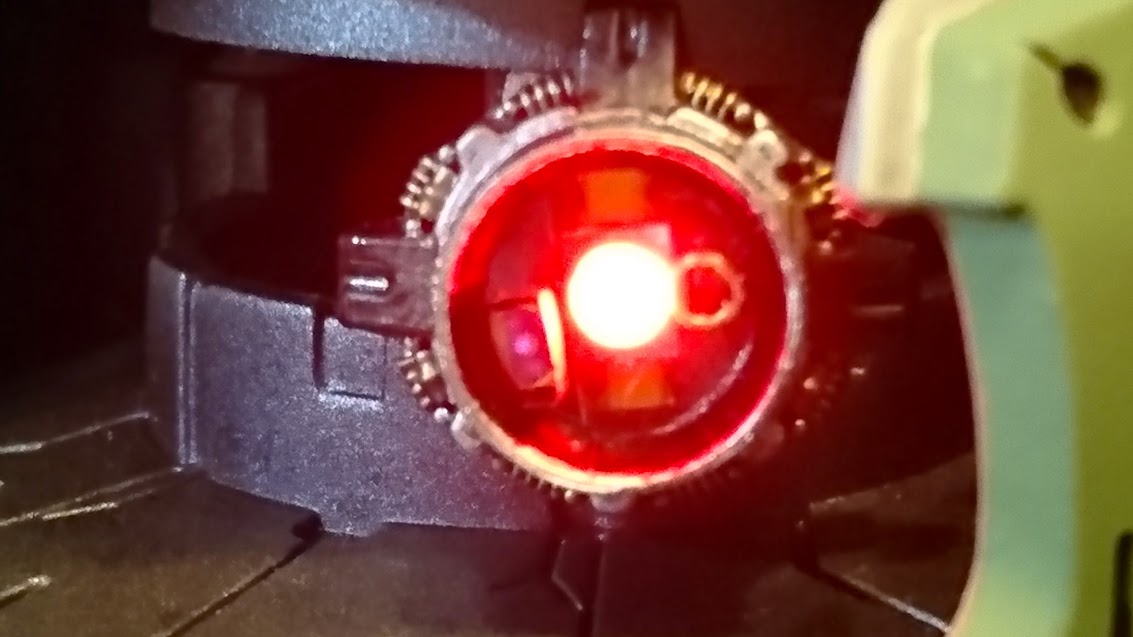

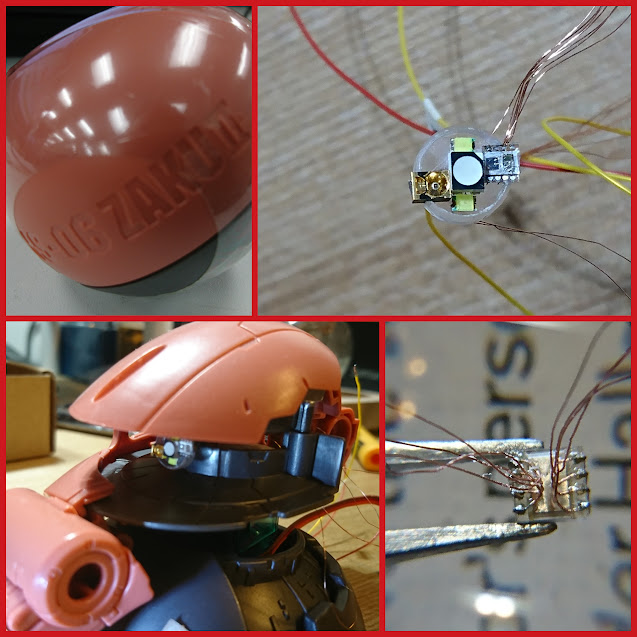

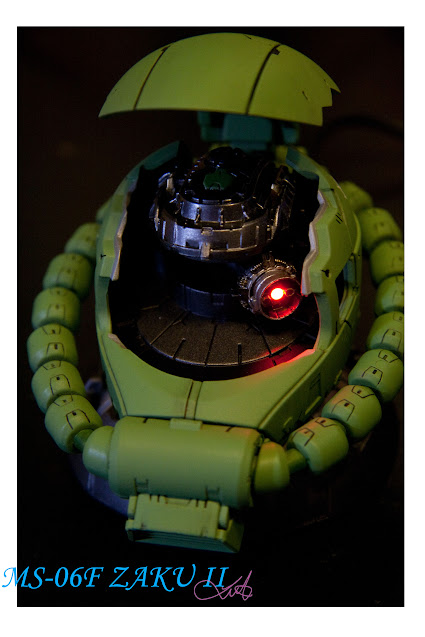

接近感應包括紅外線發射及感應晶片，設計是把焊接8腳晶片及IR LED 並兩只SMD LED放進眼睛部份。

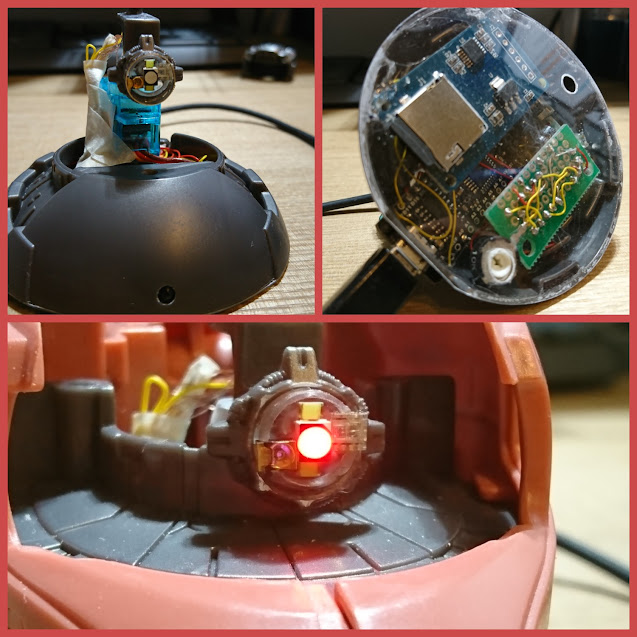

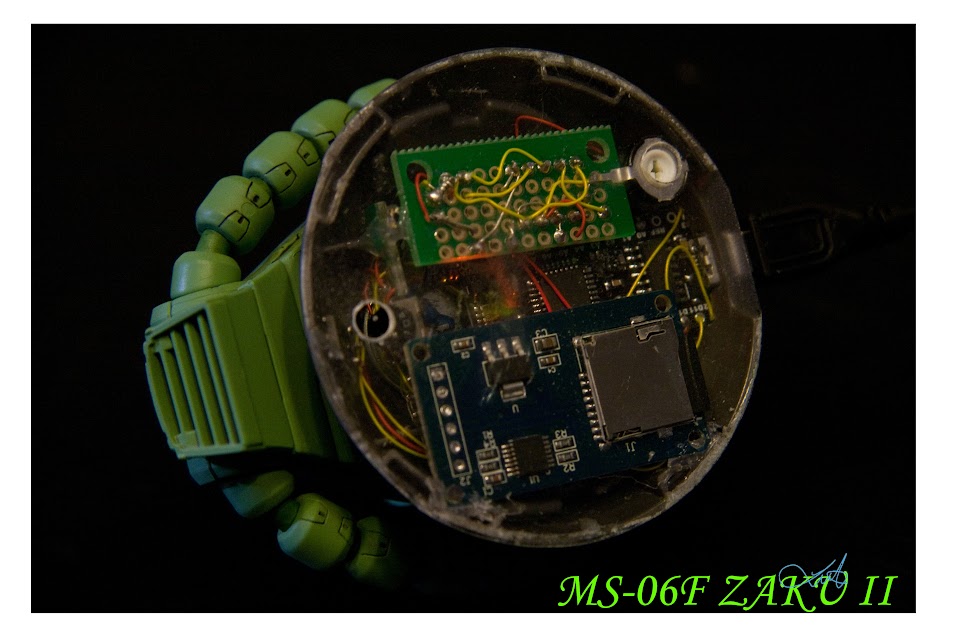

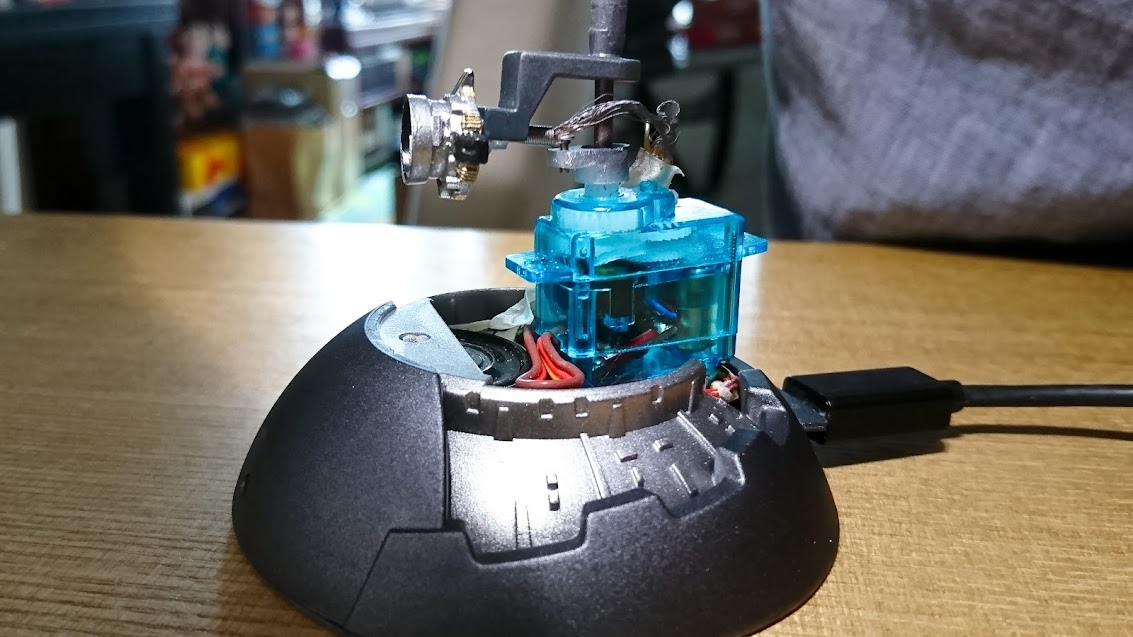

2. 將所有東西塞進渣古內部，底部開孔用以方便微調及放SD Card。

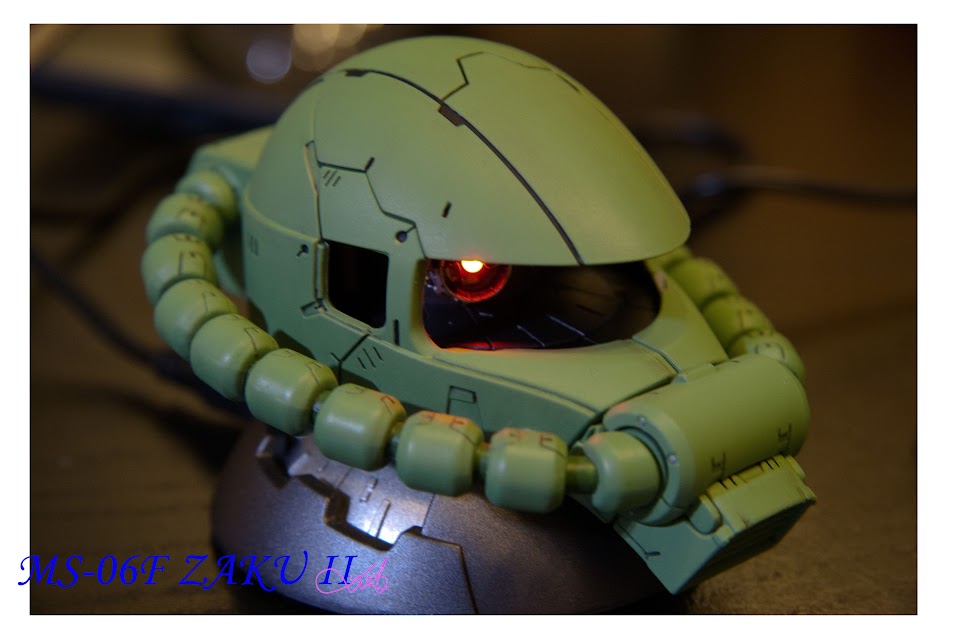

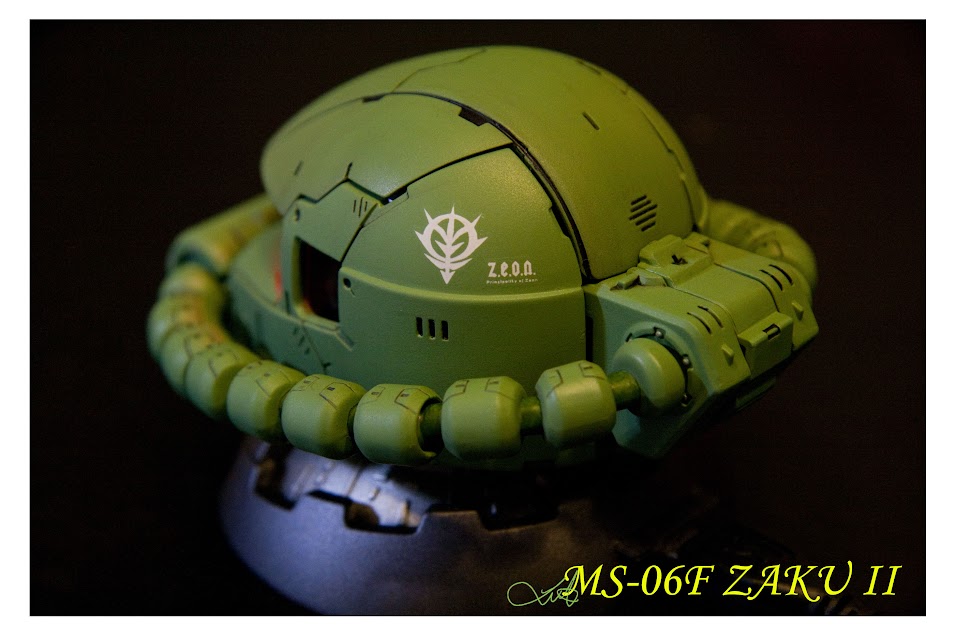

其餘部份只作了些簡單刻線，及一點為放進部件而做的打磨工作，主體用消光。
單眼設計真有很大限制，加上欠缺arduino nano 認識以至誤配可用資源，感光處理知識不足因而透明眼罩要放棄及狼狽地解決，Servo 太嘈，PCM playback 音質不理想，種種問題期望2.0版會做好一點。
成功制作Promixity sensor後發現可玩性提高了很多，例如這個。
影片
https://youtu.be/N1svbCVojC4
謝謝觀賞
[
