宇宙戰艦大和號 2199
想當年時間，仍然十分欣賞麗的電視將大和號釋做和平號的做法，覺得負責人有智慧地去掉故事内軍國主義復辟的聯想。多年後今天用回大和號相信都無乜人有感覺了。
因著動畫和電影版再推出的緣故，加上笨大模型質素確實難以抗拒，再次喚起了製作大和號的興趣。然而面對土地問題困擾，大比例模型早已謝絕收容，個人唯有在小型製作展現大比例特點進發。今次製作的是Bandai 宇宙戰艦大和號 2199 模型，比例沒有注明，經計算應約為1:2500 左右吧。
Animated gif version

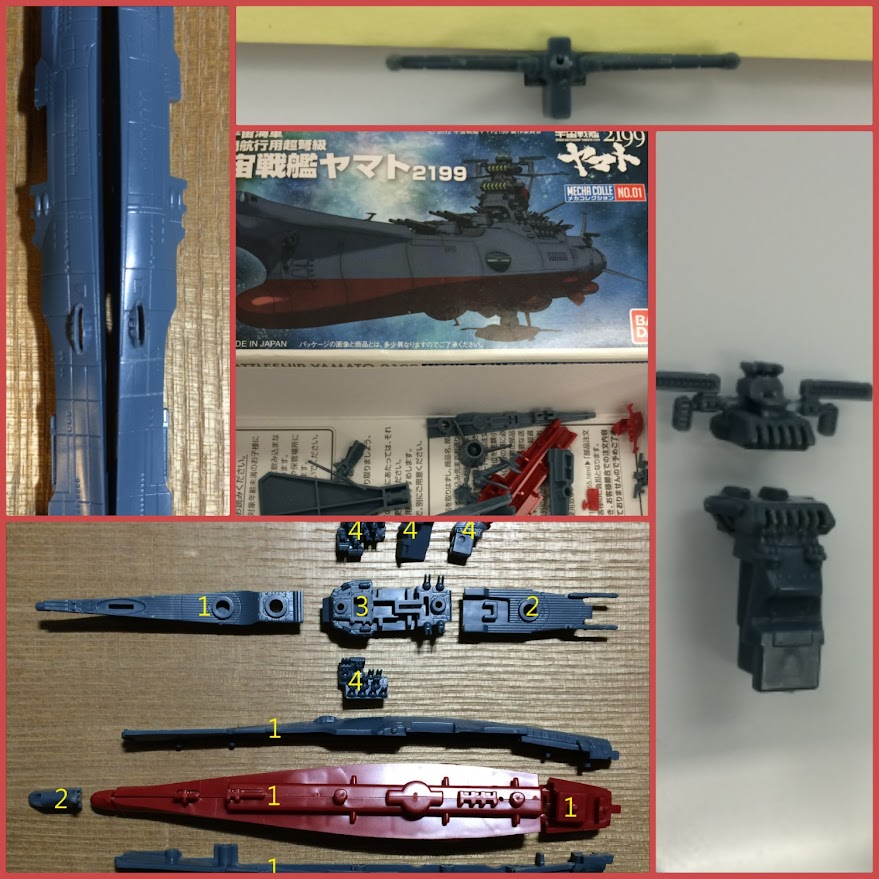

1.開始
- 分件及編排主要組合順序。
- 為各加光源部件開窿。

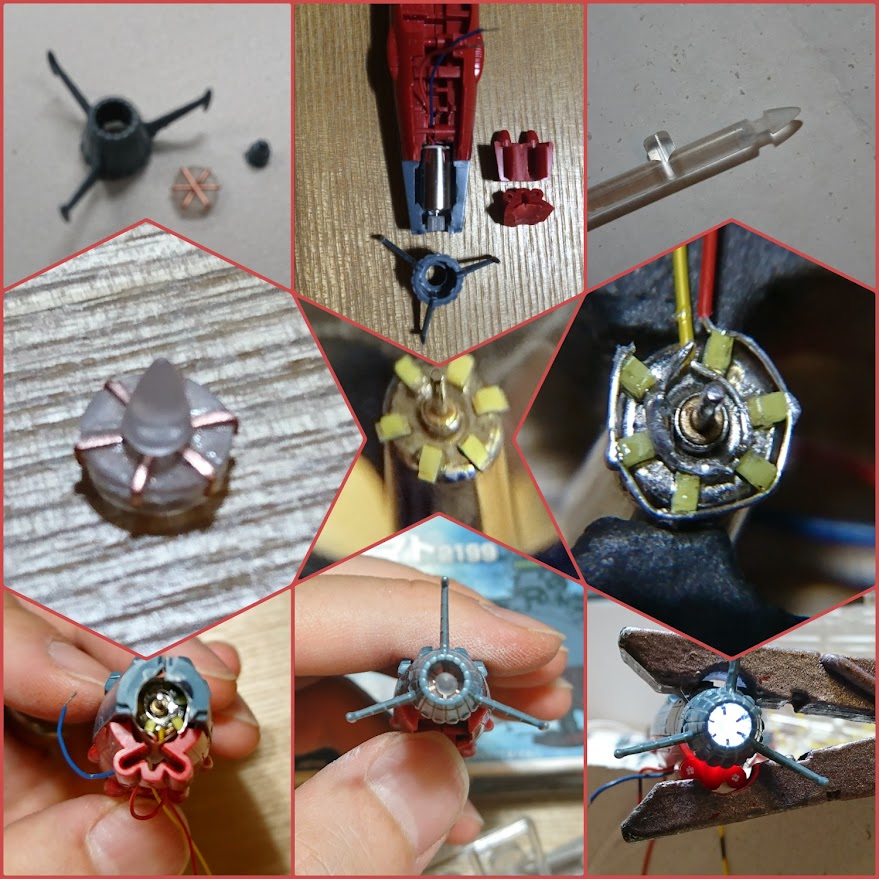

2. 波動引擎製作
- 艦尾開窿及用透明件重造。
- 動畫版波動引擎發動的視覺設定是旋轉形光環，為要達到這個效果，引擎部份用小型摩打及LED，然後連接控制器做出慢轉效果。
- 摩打外圍先貼LED，然後焊接成内外圍圓形連線。

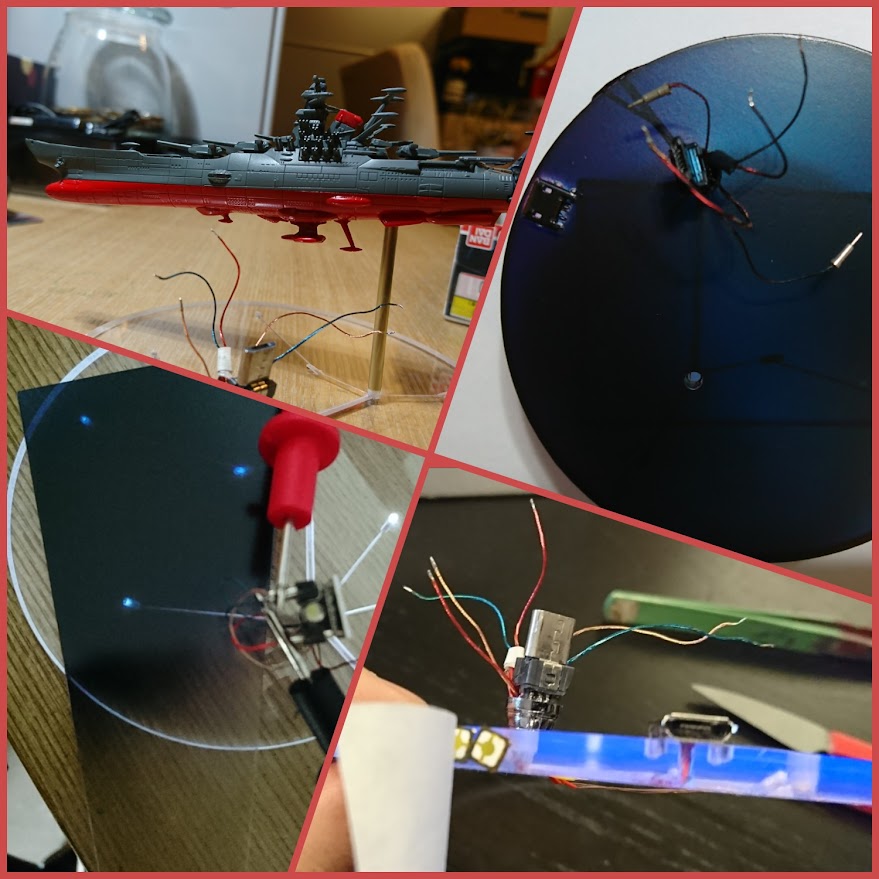

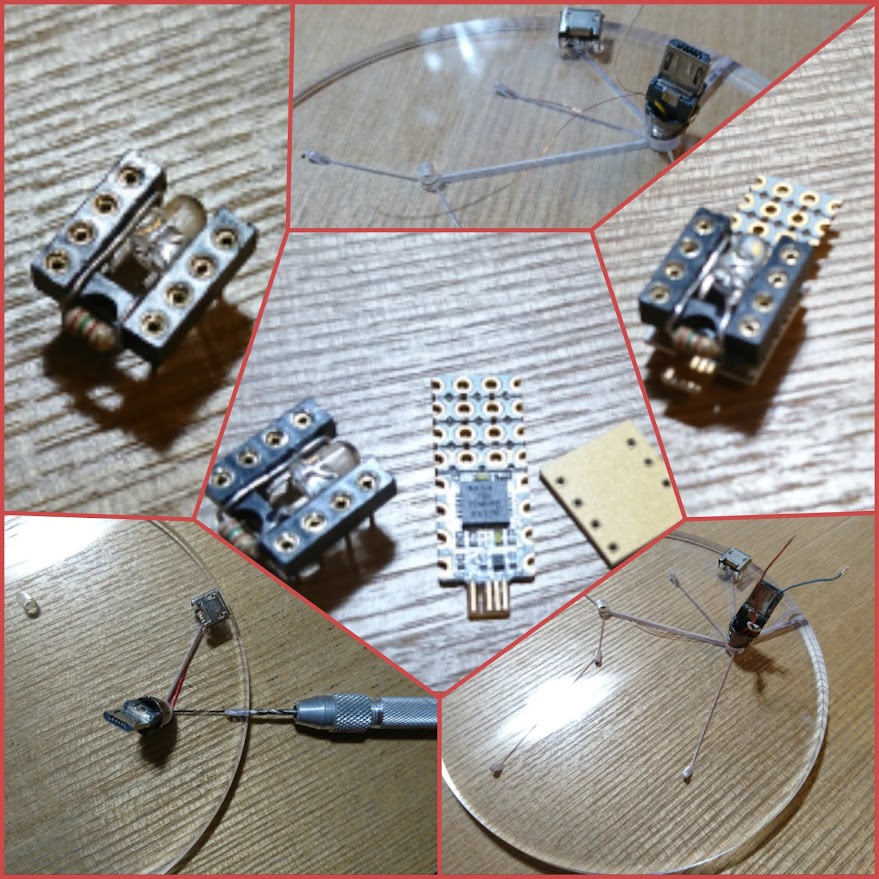

3. 控制及外部連接
- 控制器用了8pino，這是2014年生產Adafruit Trinket compatible controller。當年是全世界最細的 Arduino 控制器，到今天應該仍然都係。
- 以 IC socket 加裝電阻及LED。原本設計容許controller board 隨意裝拆用以方便更換，但因技術問題最後還是焊死了。
- 電源及編程以micro USB 連接電腦，socket 引線至中間出口接駁 8pino 。
- 100mm 圓形地台購自Tokyu Hands，植入數顆LED 期望展現星空的應覺，側面鑽孔是用來安裝按鍵。

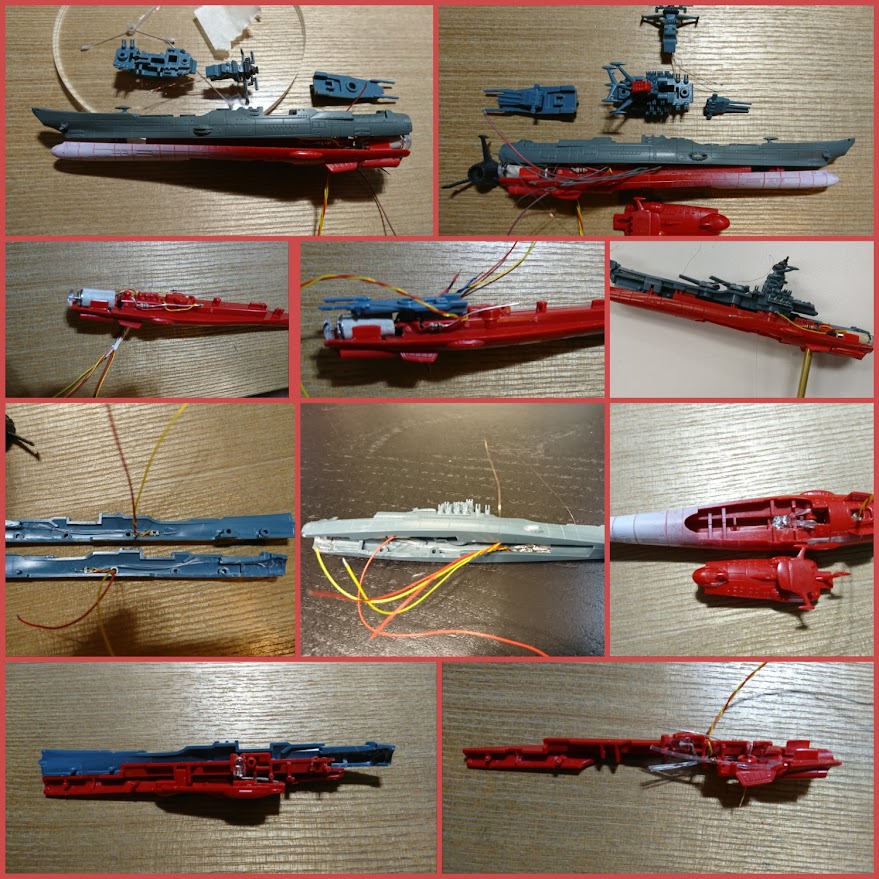

4. 艦體内部
- 艦内實質走線大致依照佈線圖，因缺乏精密測量工具，内部要不斷打磨及裝拆測試。其實大部份地方都沒有落膠水黏死，預留生口作維修需要。

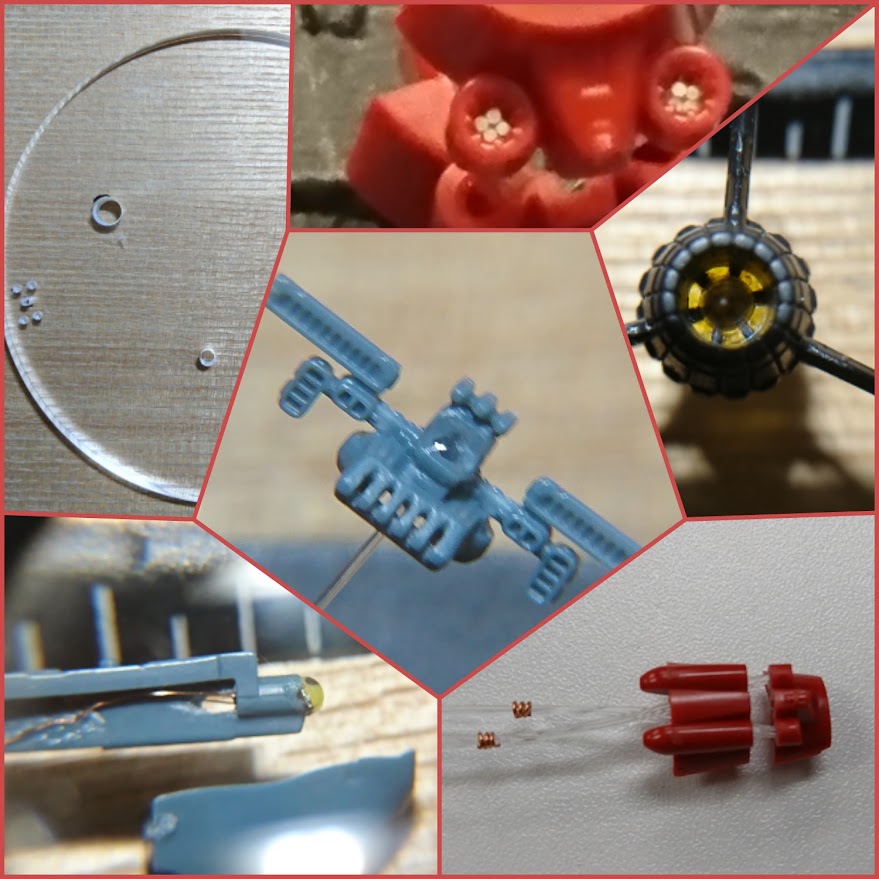

5. 加燈
- 設計發光位置有第一、二艦橋，艦長室，艦橋背，艦兩側，戰機收納口，主副引擎及波動炮。
- 部份光口用光纖制作，如輔助引擎、艦長室、副艦橋背面和收納口。
- 艦長室，艦兩側及一、二艦橋透明部份是用甲 gel 製作，通透效果良好。

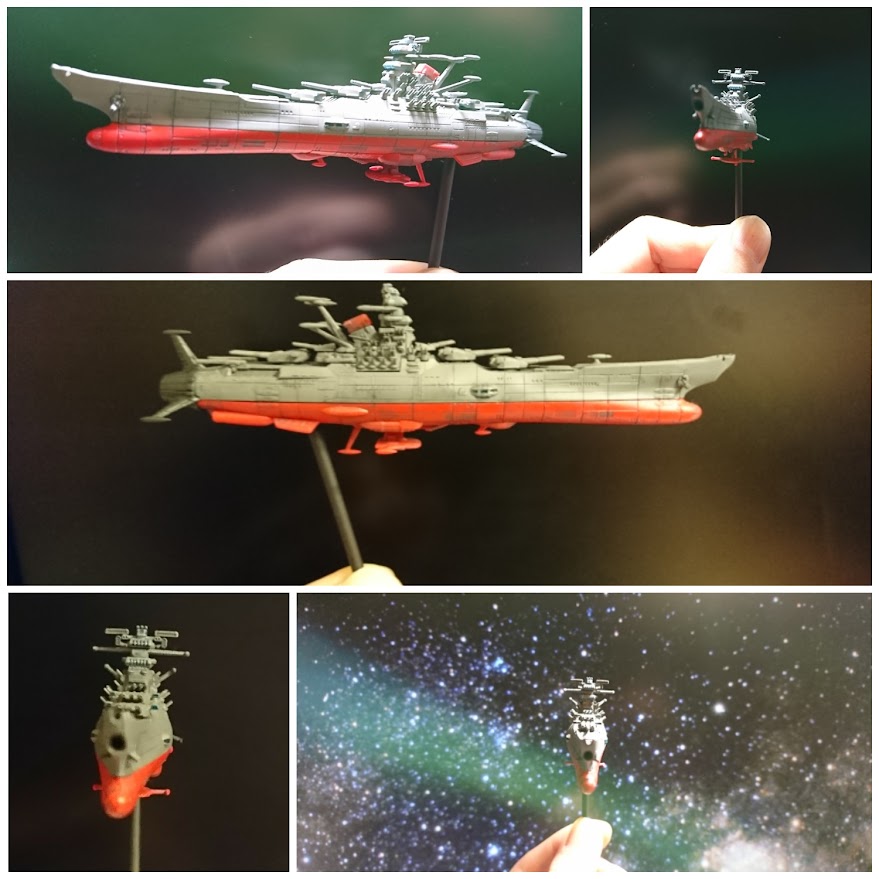

6. 艦身
- 艦身主色用純紅和軍艦色，船尾German Gray ，最後加點舊化。
7. 地台
- 為了隱藏星光LED 明線和展現星空背景，地台構思以透明藍、紅及黃為主。因設定不能逆轉，所以用了另一塊膠板測試。
- 地台側面及按鍵以皺紋膠紙圍邊。

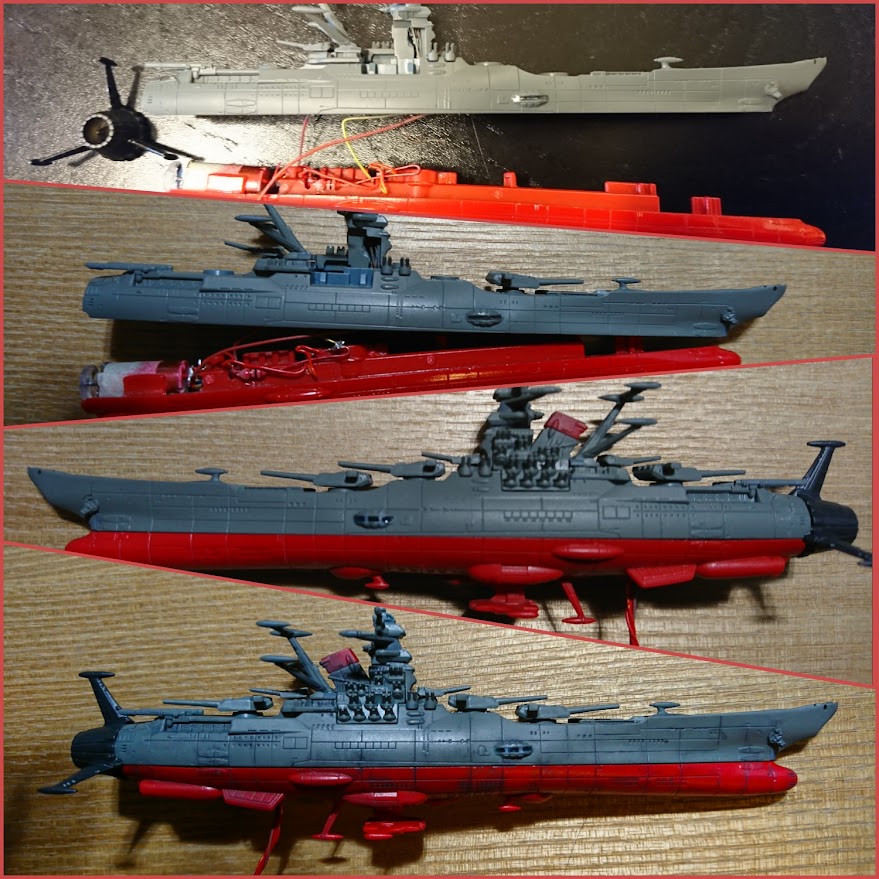

8. 艦身組合

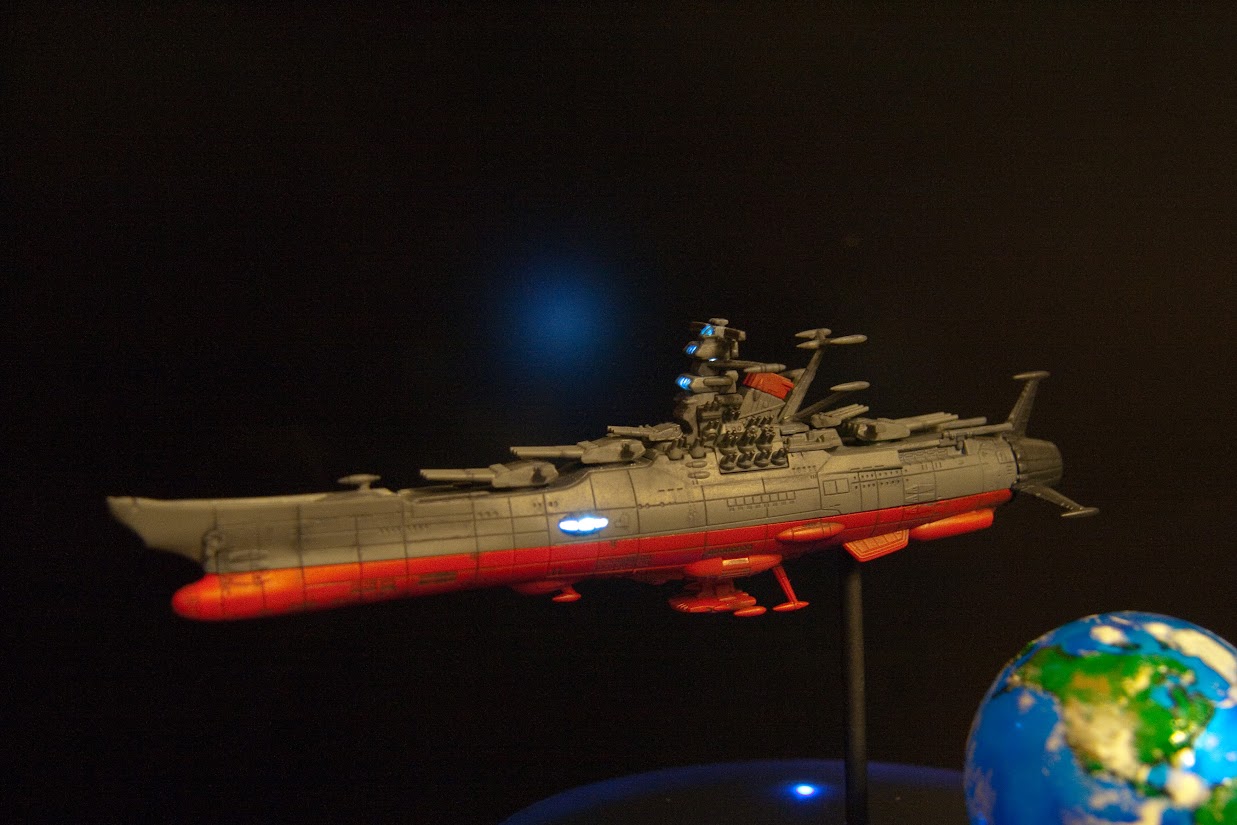

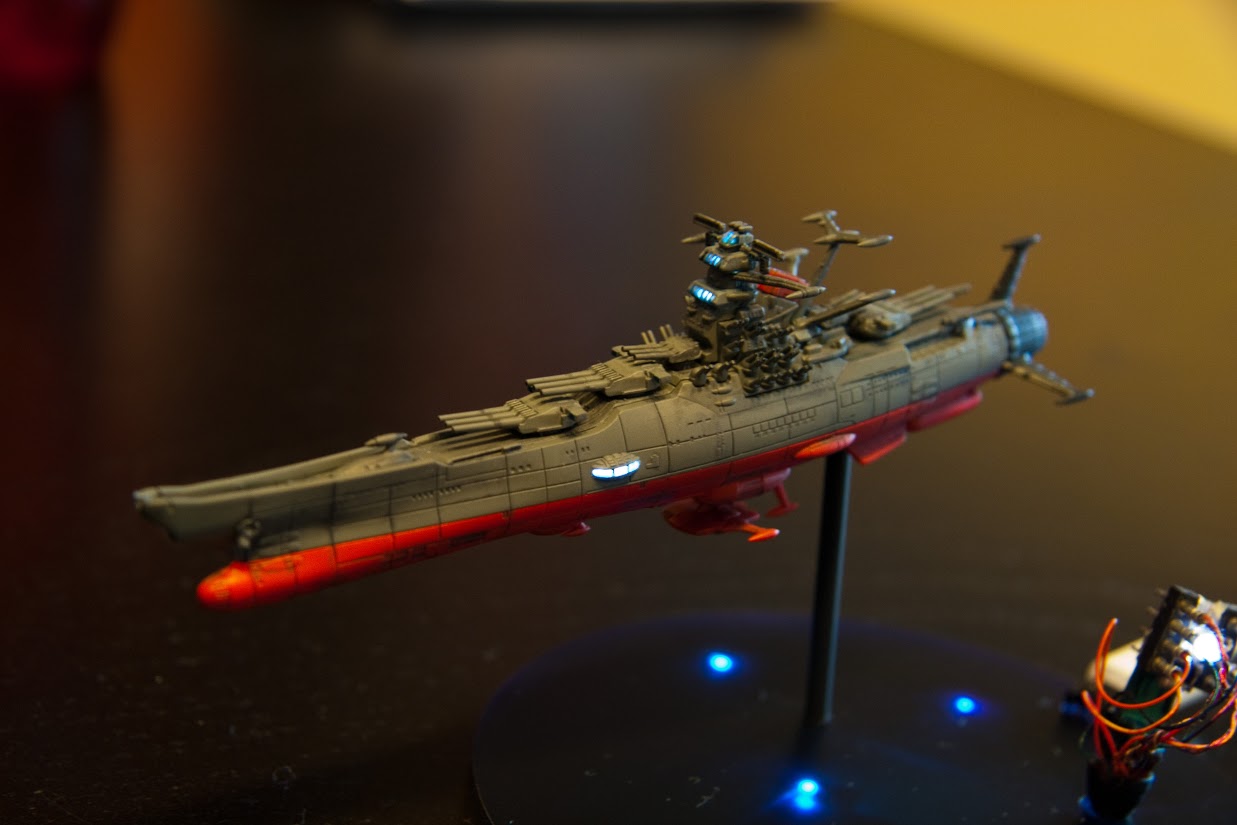

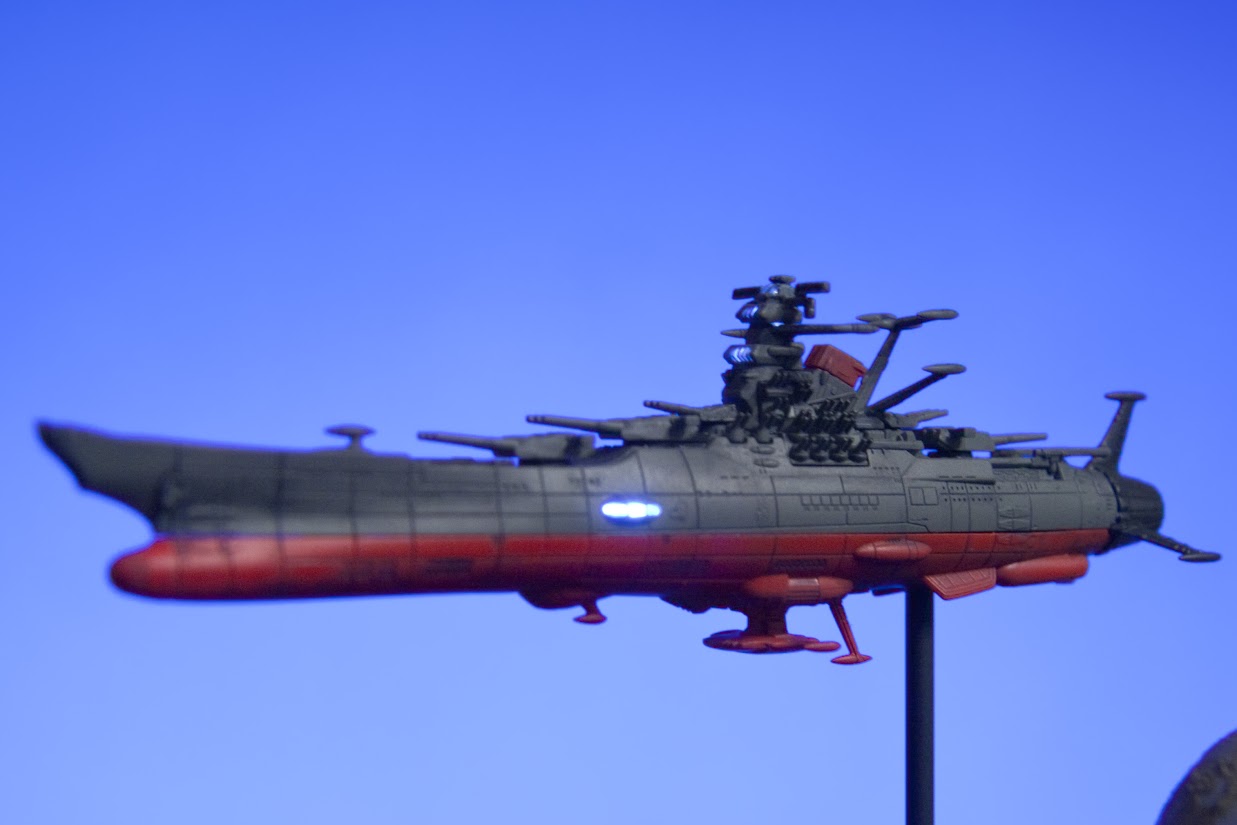

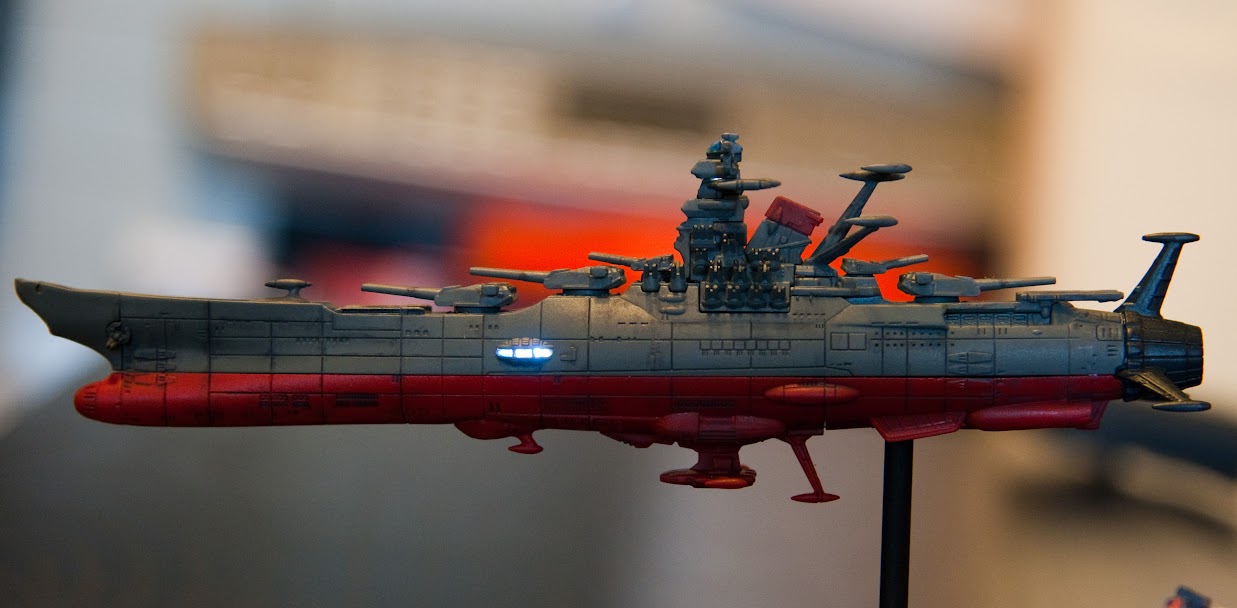

- 艦身組合完成，身長約12.5 cm

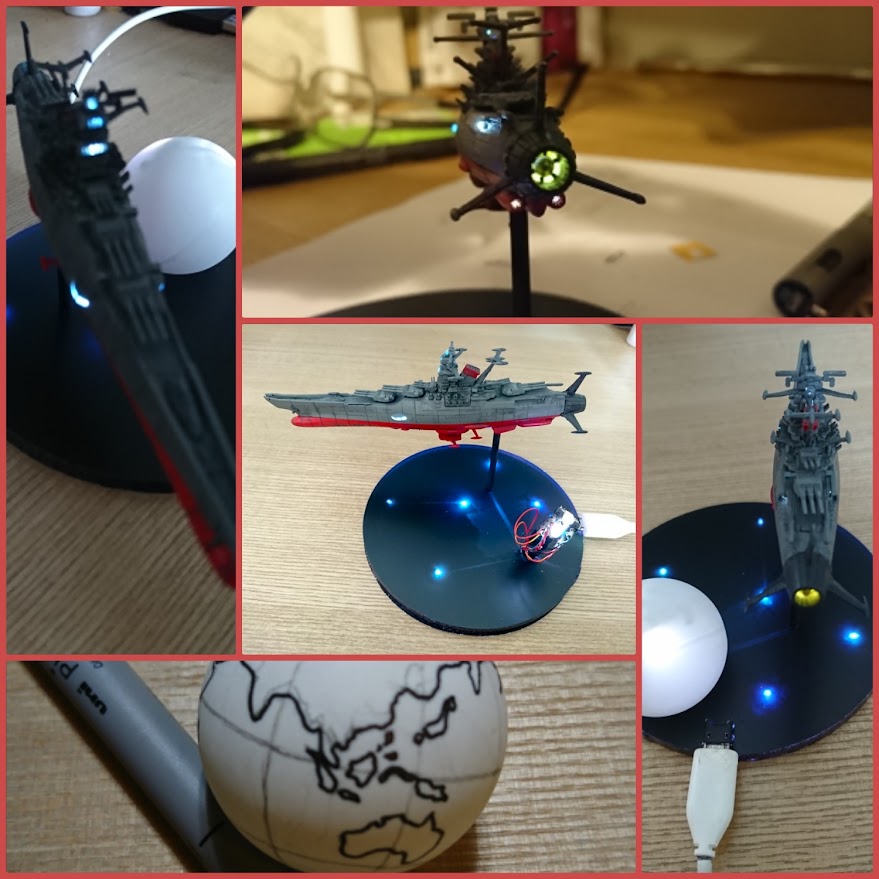

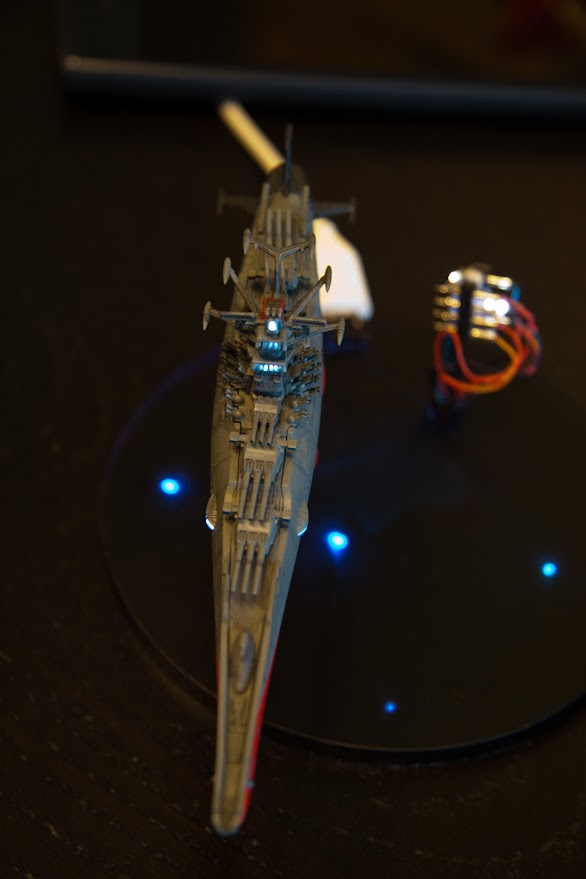

9. 測試

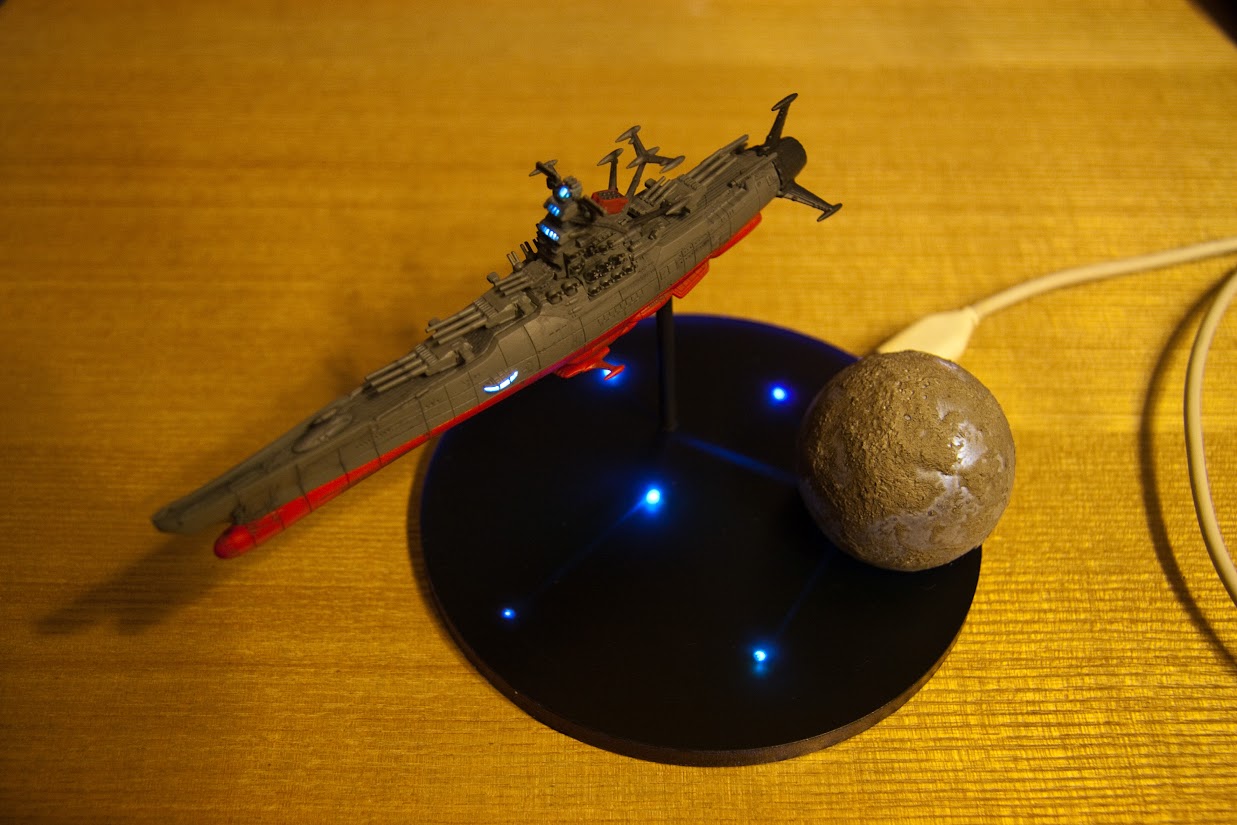

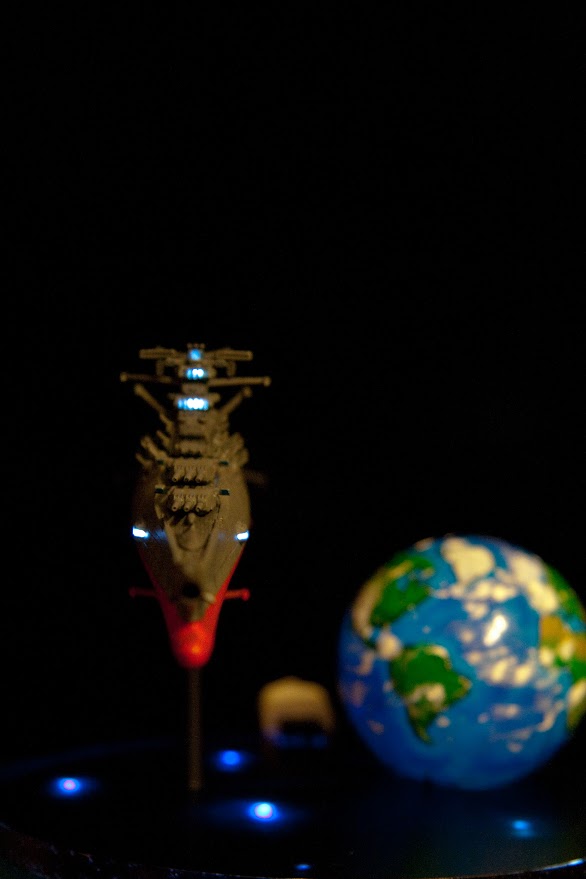

- 開燈測試。主控設計是用某星球為外殼，用乒乓球製作。但功力有限又心急，未完工就想玩了。
10. 事實上可以是任何放得落的東西。

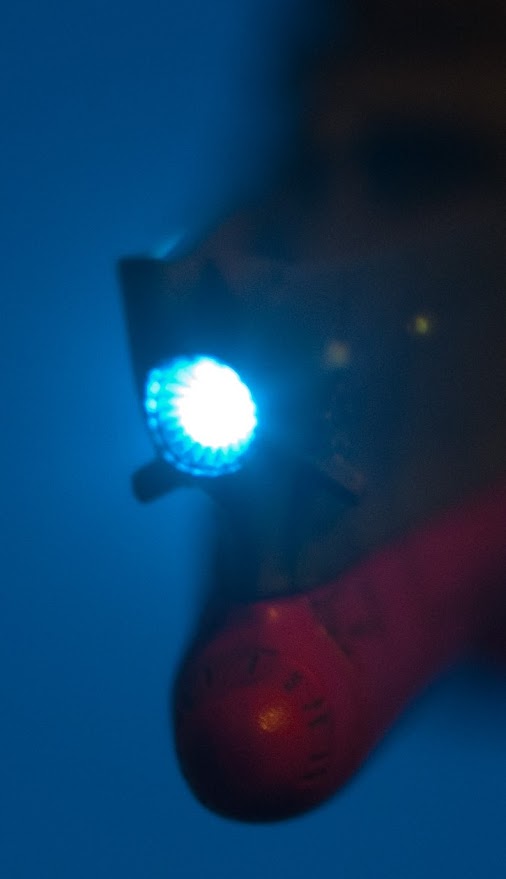

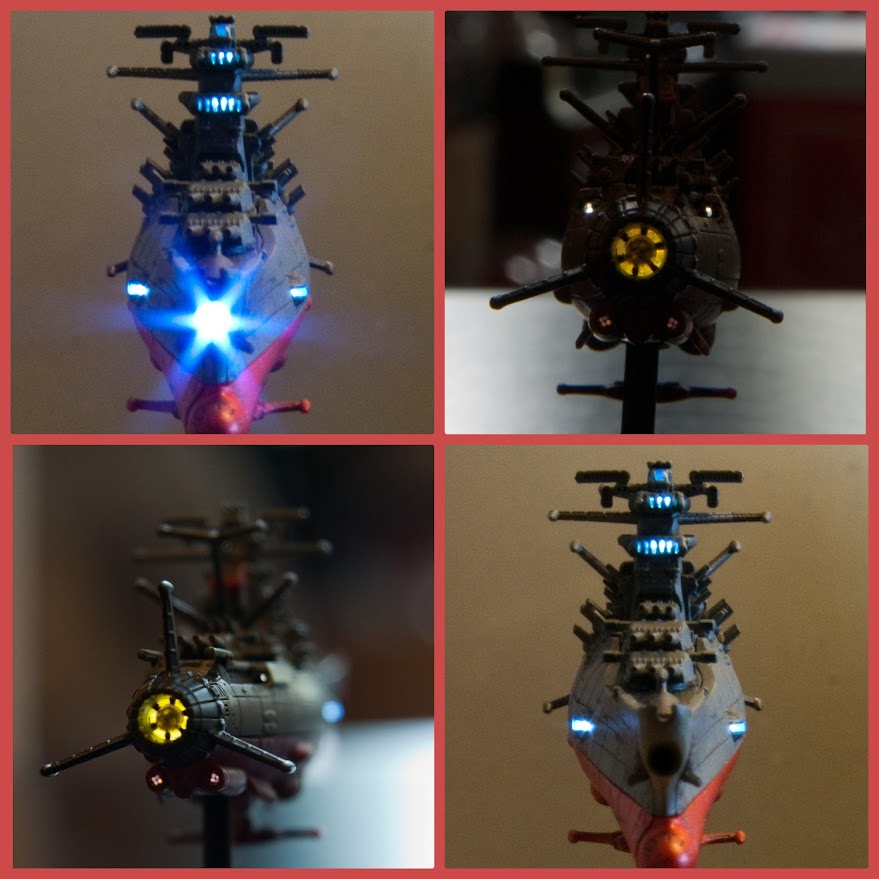

11. 波動炮及波動引擎

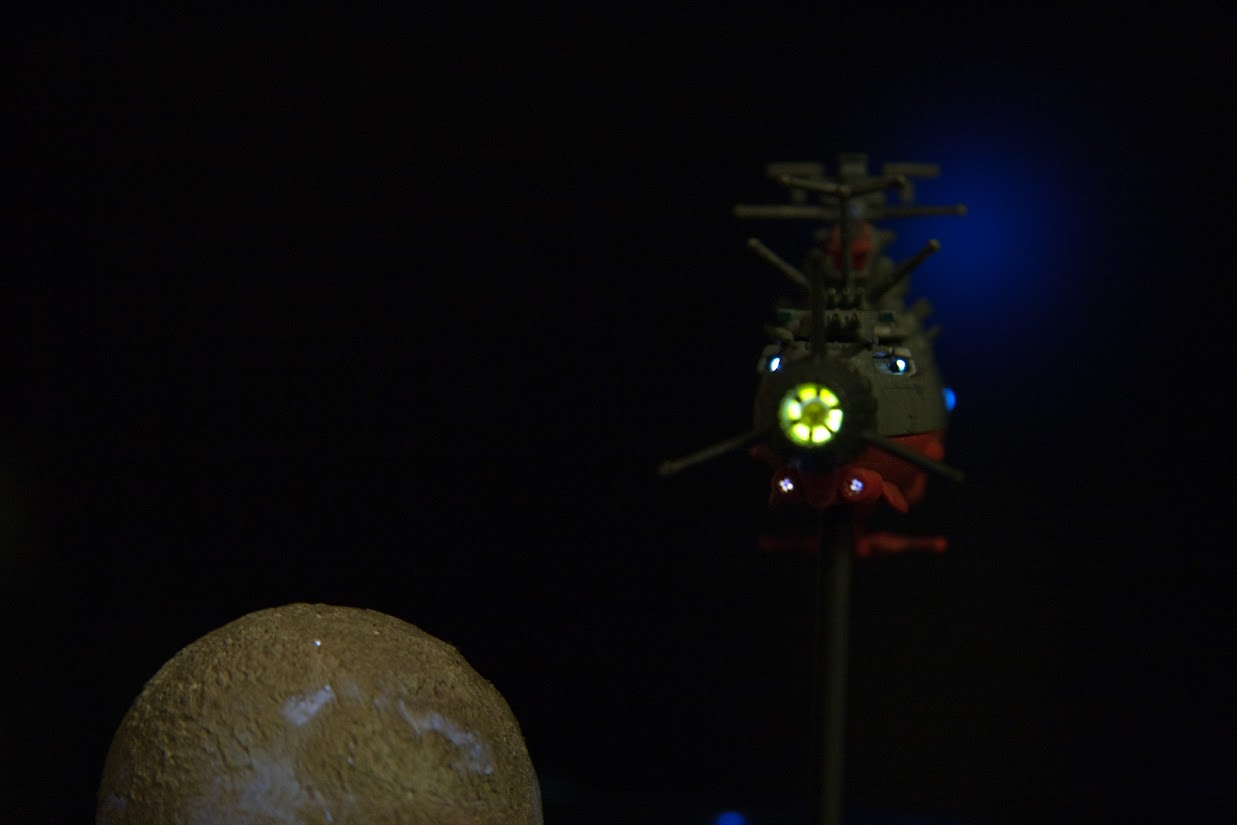

- 因為用了microcotroller 的緣故，波動炮及引擎可隨意設計光暗及閃亮效果。影片可見現時的設定。

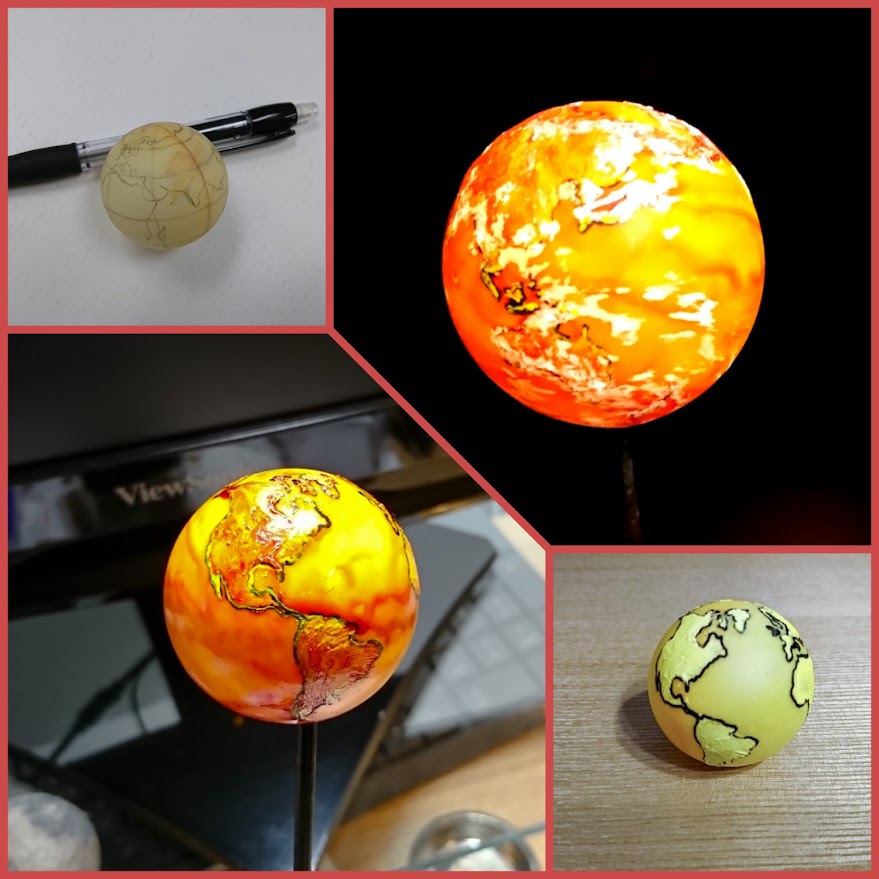

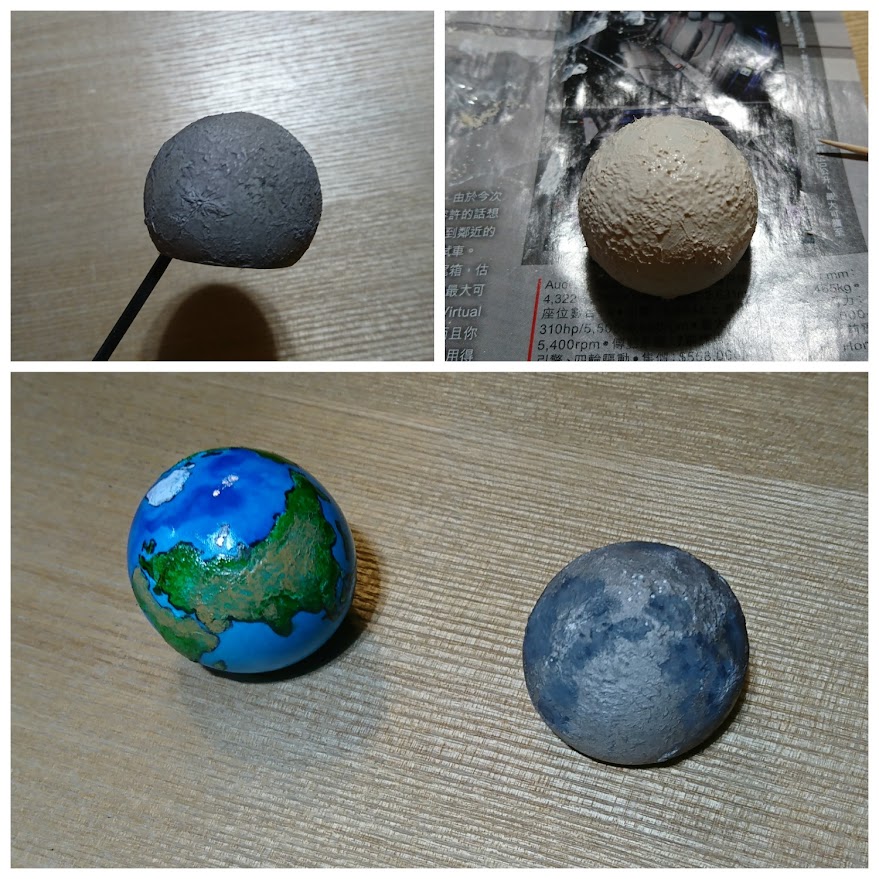

12. 星球製作

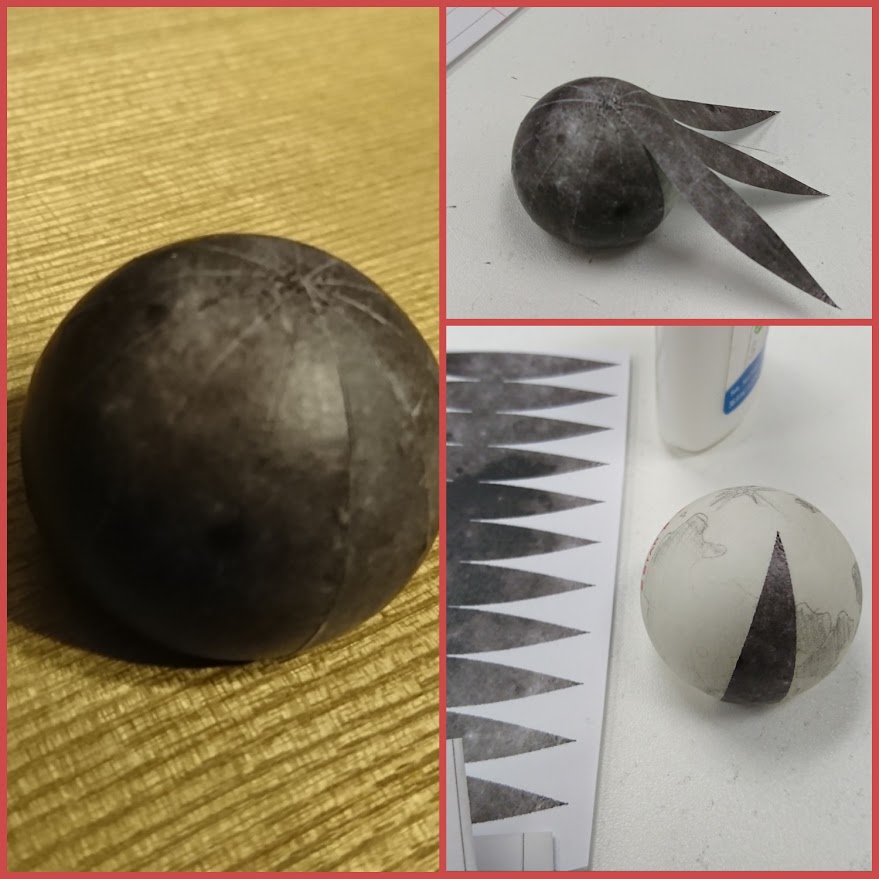

- 因期望節省時及功夫，試參照手工製作方案，用 color printer 印並剪貼到乒乓球上，圖為月球製作，但似乎太深色及連接位不理想。或許做 Dead Star 效果會好一點。

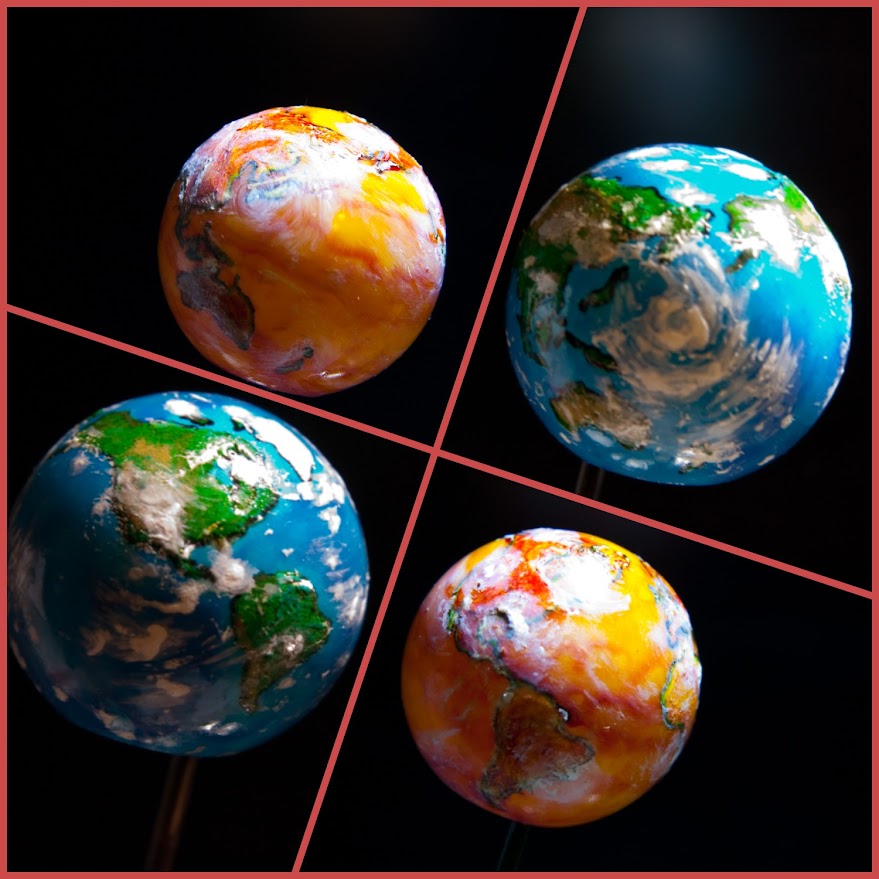

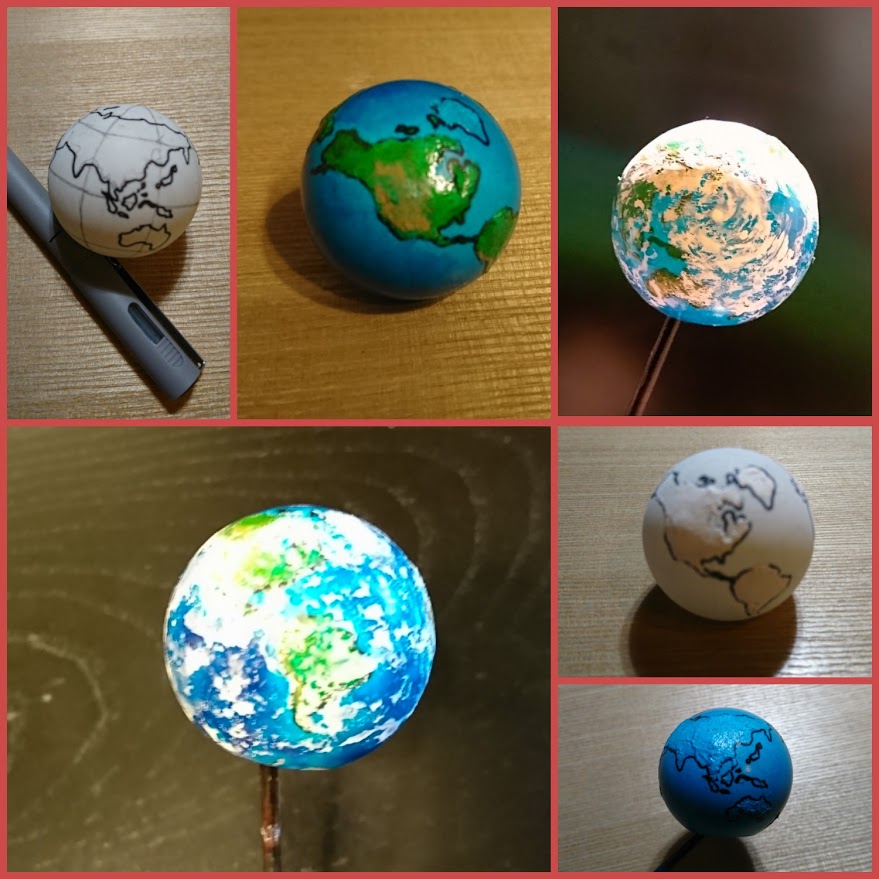

後期改用紙黏土重新制作。主要用透明油上色，之後再用紙黏土造雲層。原本效果如圖，可是當再噴透明油保護後，部份雲層卻變回透明。最後唯有再用塗改液白再做，那是最後效果。

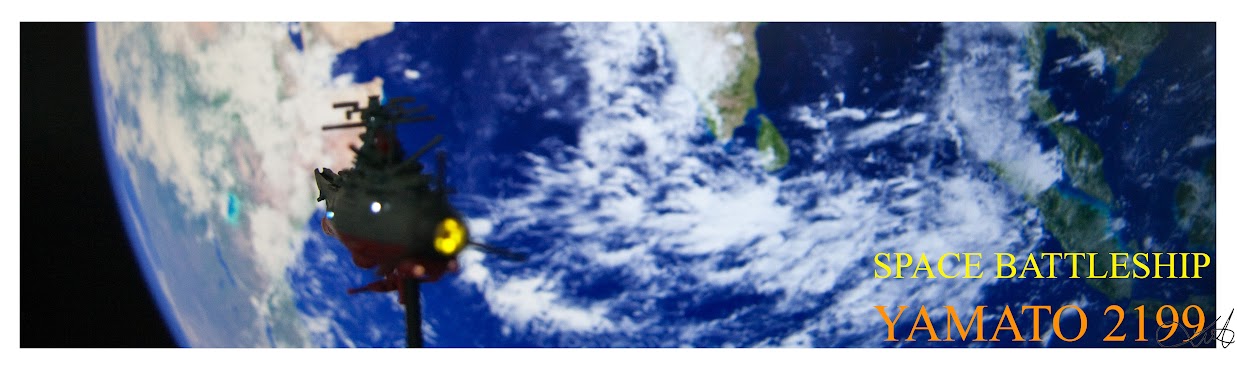

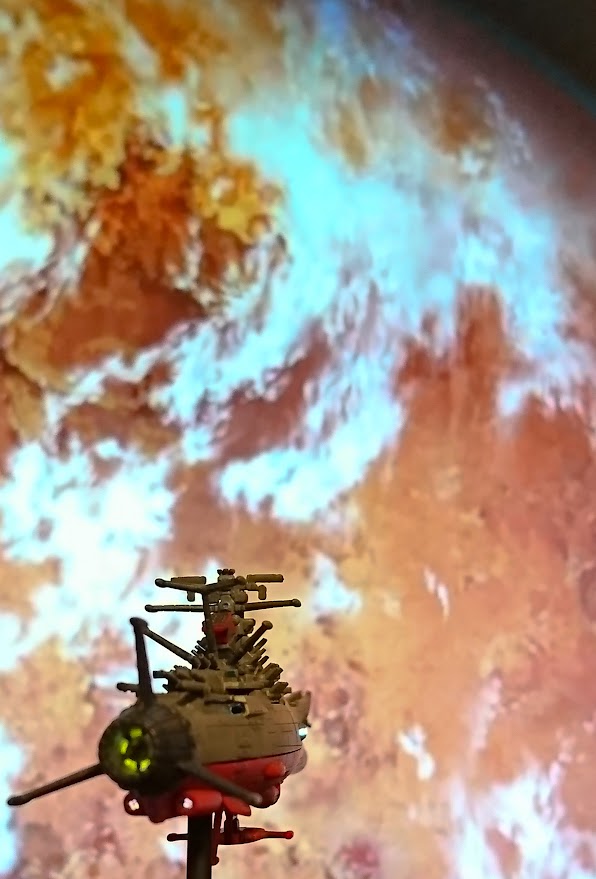

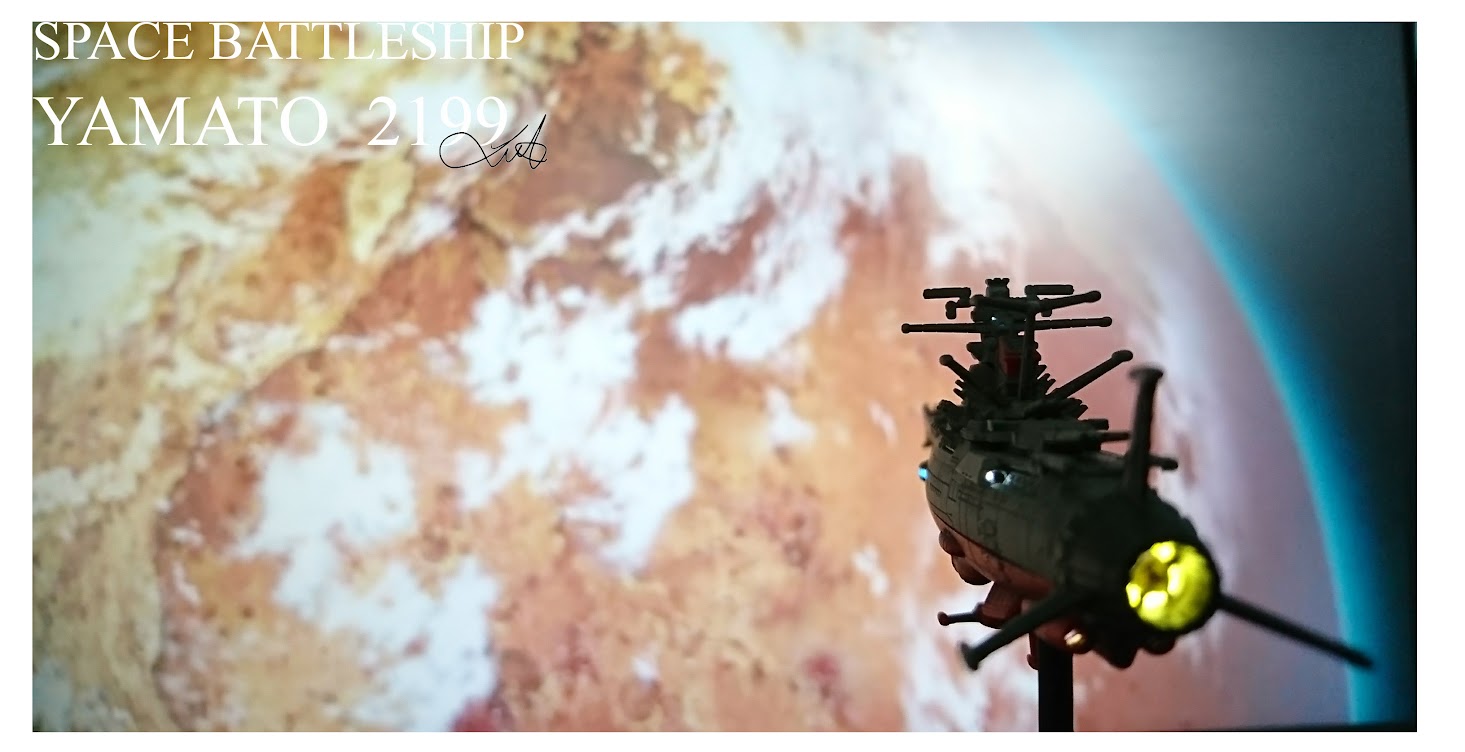

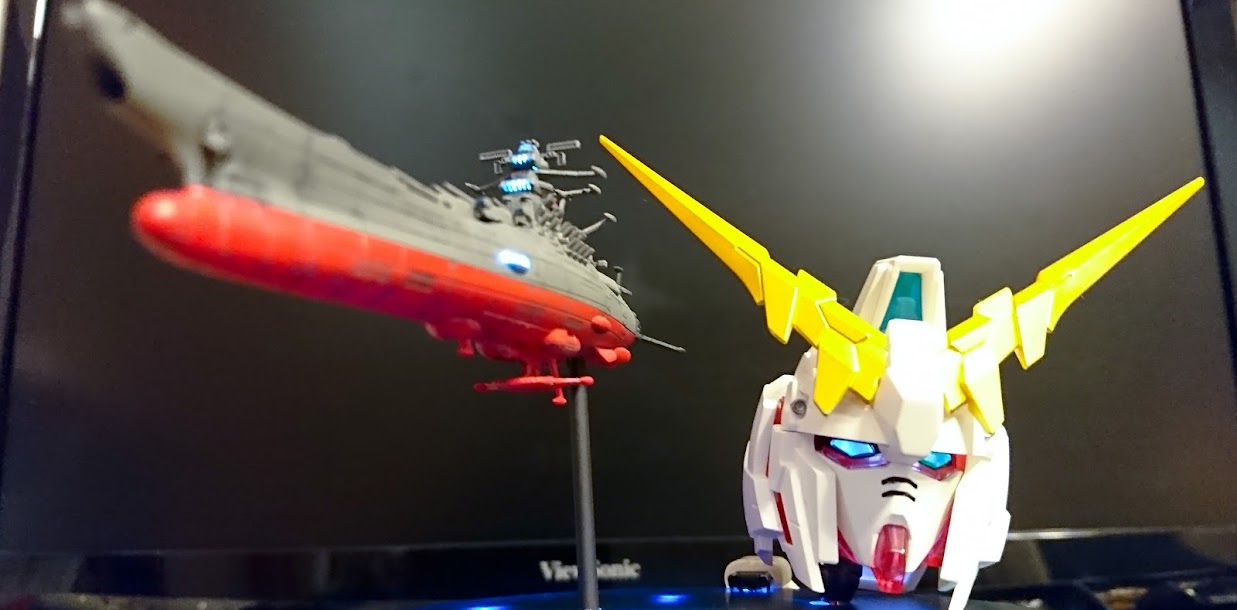

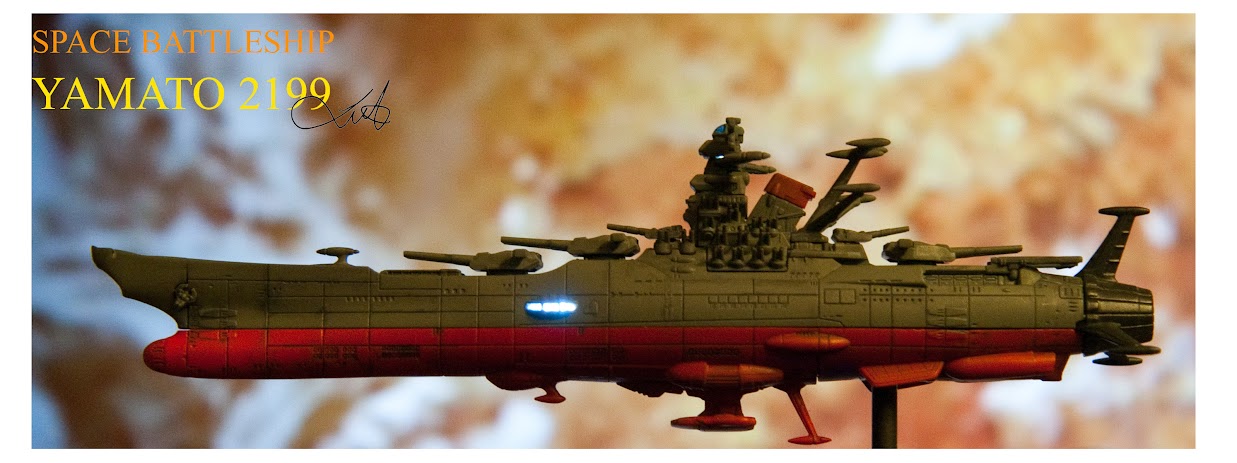

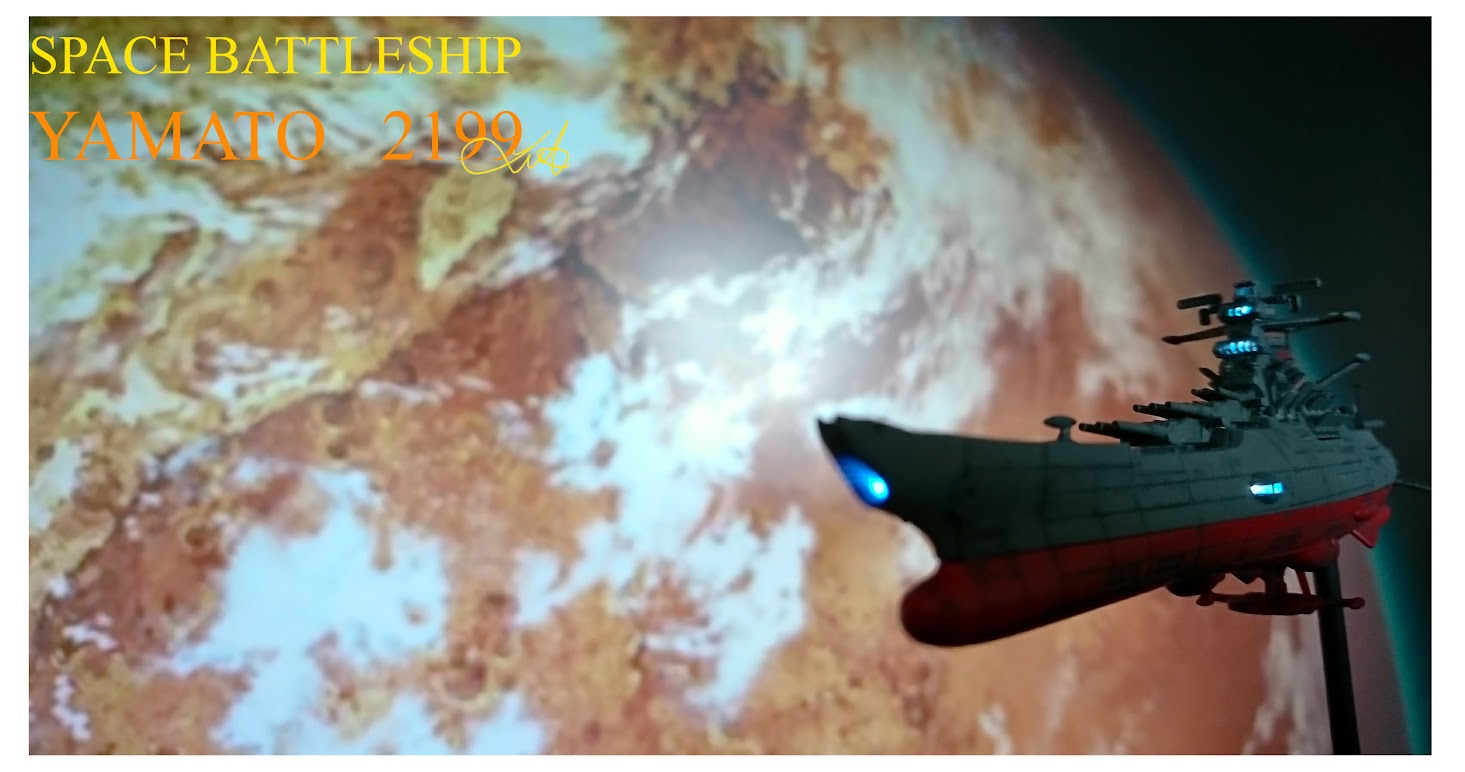

主題曲畫面不斷浮現，内心熱血，興奮莫名，急不及等待星球製作好就要發文了。造形照還是用電腦 mon 做背景更為細致真實
。

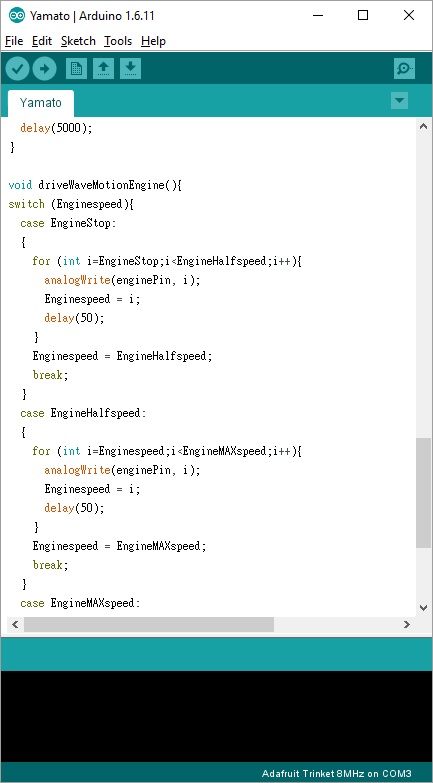

程式
最初期本想用 ir 遙控，因這樣可做出更多變化，可是仍然是因為技術不足的緣故，最後還是用實體開關了，因此出來變化只有一兩種。程式用Arduino IDE 所寫，簡單直接控制出力電量。Source code 太簡單唔出了，明既自己都寫到，冇玩過既收到都未必有用。

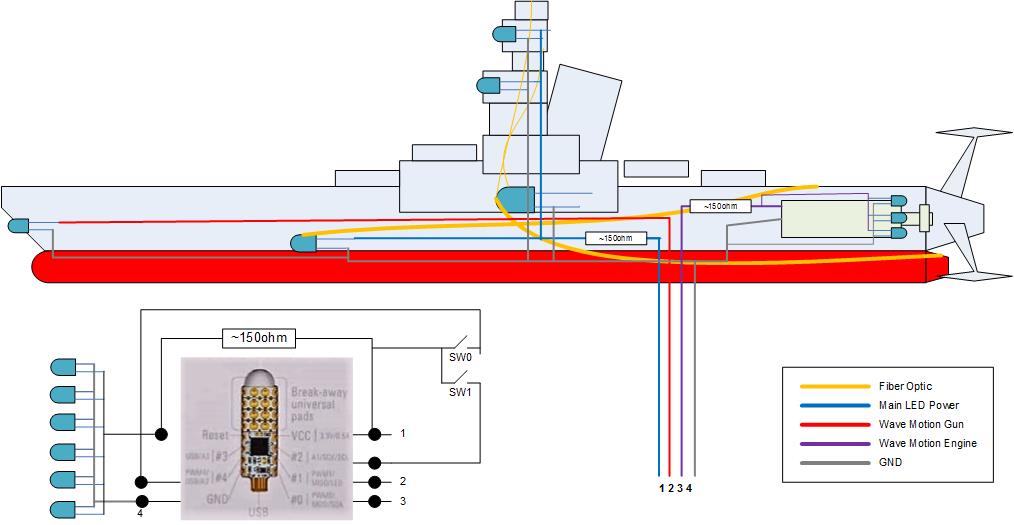

佈線圖
影片
1. 波動引擎測試
https://youtu.be/ERMsuOWRUok
2. 波動引擎
https://youtu.be/SdxBiHjwRUM
3. 波動炮
https://youtu.be/b5TzmONvX3o
4. 大和號#1
https://youtu.be/WYG5L2_CzB4
5. 大和號#2
https://youtu.be/y-Rk0KWHB5E
謝謝觀賞
[
